오토마타 제작 시도부터 기계식 시계의 탈진기 설계에 관한 책 구입까지.

간단한 오토마타를 만들어 보고 싶어졌습니다



https://www.youtube.com/watch?v=YaCqHMrxgTE



이 동영상의 작품처럼 열쇠고리 태엽을 이용해서 작게 굴러가는 물건을 만들고 싶었습니다.

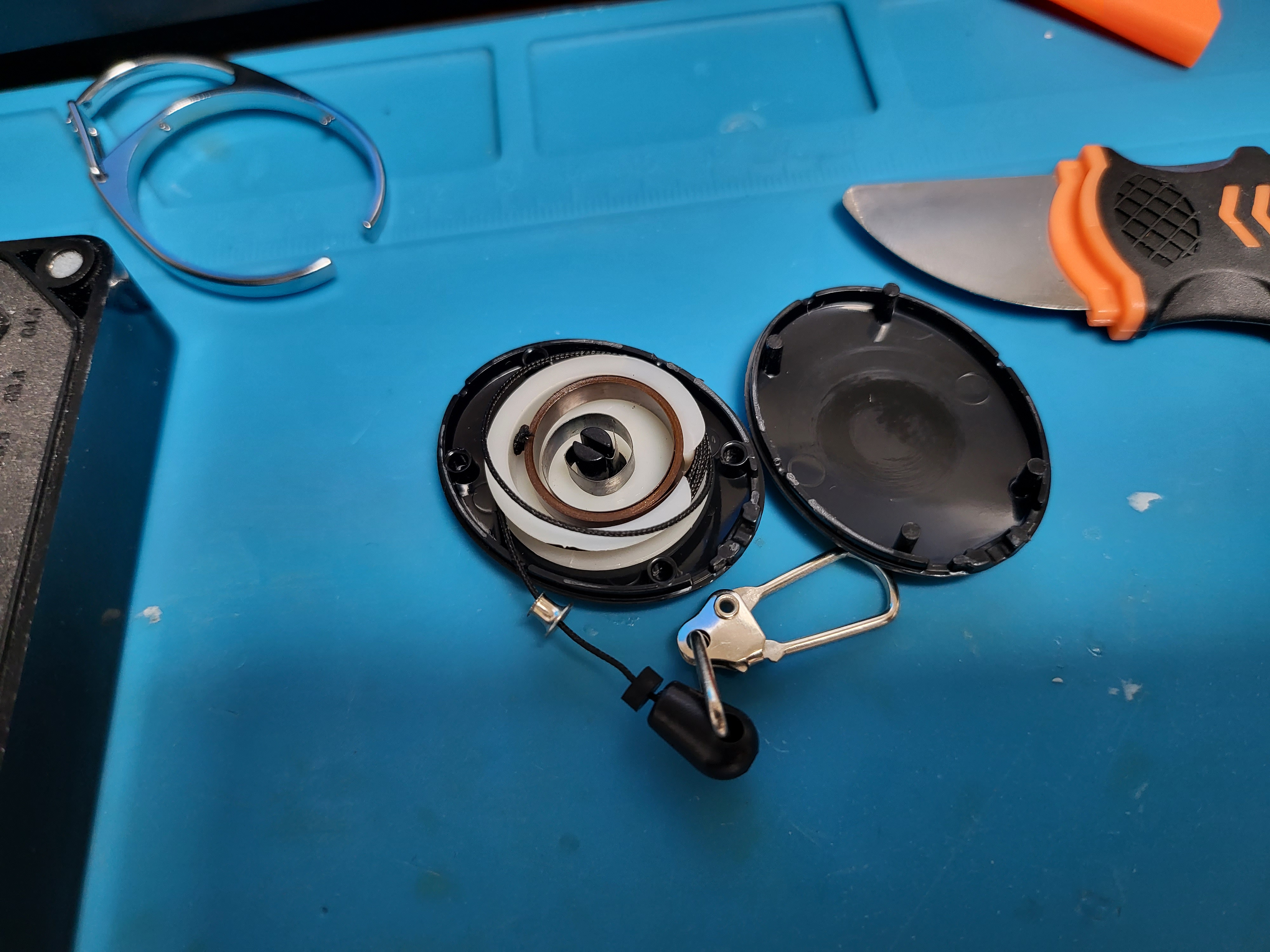

위의 작가가 이런 오토릴 방식의 열쇠고리에서 태엽을 추출했더군요.

정말 좋은 아이디어라고 생각해서 따라해보고 싶었습니다.















다이소에서 팔던 걸 분명히 봤는데 가보니 어느샌가 없어졌더군요.

결국 알리에서 구매하느라 시간이 걸렸습니다.



















기어설계에 관한 정보 찾고 공부하느라 한 이틀 걸렸네요.

이 과정에서 잠시 Fusion360의 기어설계 애드인을 써보니 기어설계엔 참 좋은데요.

문제는 fusion360의 타임라인 설계는 나중에 수정하려고 하면 다른 파트에까지 영향을 주는 이상한 기능(?)이 있습니다.

solidworks는 에러가 나면 에러가 나는데로 별도로 수정할 수 있습니다.

부품간에 의존성이 있어도 나중에 수정하면 됩니다.

그런데 fusion360은 그냥 의존성이 있는 부분이 싹 사라져버리더군요.

수정이고 뭐고 그냥 바디나 스케치나 파트가 없어집니다.



결국 그냥 솔리드웍스의 Toolbox를 사용했습니다. JIS 표준을 선택하면 기어가 여러개 있어 쓸만합니다.



이렇게 기어를 설계해서 돌려보는 건 큰 문제가 없었습니다.

그런데 속도를 적당히 조절하려면 시계 메커니즘, 그중에서도 탈진기(eacapement) 구조가 필요하겠더군요.









인터넷 검색해보니 정보가 없는 건 아닌데, 저처럼 3D 프린터를 이용해 직접 제작하려면 설계변수를 모두 망라한 자료가 필요하죠













Graham Escapement에 대한 자료는 있습니다만











Swiss Escapement

https://www.youtube.com/watch?v=J0L-IRjFhpU



제가 만들고 싶은 것은 Swiss Escapement라 이 탈진기의 설계정보를 찾고 있는데 찾기가 쉽지 않네요



















일부 자료가 있긴 합니다만..

한번 따라해 봤더니 일부 변수에 관한 설명이 없어서 왜 그 수치를 지정한건지 알 수가 없습니다



저는 베이스부터 설계를 할 것이기 때문에 각 수치에 관한 변수와 계산식이 필요합니다.

그래야 제가 원하는 대로 설계를 수정하고 크기를 조정하고 할 수가 있죠.

약간의 설명이 있긴 한데 중간중간 비어 있는 부분이 있어 계산을 완벽하게 할 수가 없더군요









Reddit에서 누가 이 책을 추천하길래 일단 사 봤습니다. 아마존에 중고로 딱 한권 남아있더군요.

아마존에 시계에 관한 책이 많긴 합니다만 전문서적인지라 일단 비싸고

배송료 때문에 3권 정도 장바구니에 담아봤더니 200불이 훌쩍 넘더군요.

탈진기 설계에 관한 내용이 있을지 없을지 100퍼센트 확신할 수가 없어서 비싼 책을 그냥 구매하기도 힘듭니다.

저 책은 제목부터가 탈진기라고 적혀있으니 가능성이 높아 보입니다.



책이 도착하면 이어서 쓰겠습니다.
