오큘러스 퀘스트2 용 보조배터리 자작.

오큘러스 퀘스트 2 의 기본 배터리는 만충해서도 2시간 남짓 밖에 사용하지 못합니다.

그러다 보니 조금 쓴다 하는 사람들이라면 전부 보조배터리를 추가해서 사용하게 되는데요.

거추장스러울 것 같지만 의외로 앞쪽에 쏠린 무게를 균형있게 분산해주기도 합니다.









제가 갖고있는 보조배터리 중 구형은 USB-PD를 지원하지 않아 충전속도가 만족스럽지 않았습니다.

다른 보조배터리는 노트북 충전용 초대형이라 너무 컸죠.

그래서 18650 배터리를 사용하는 배터리팩을 만들기로 했습니다.





일단 충전회로를 하나 구매했습니다.

도착해서 테스트해보니 작동도 잘 하고 USB-PD를 잘 지원합니다.













설계를 했습니다.

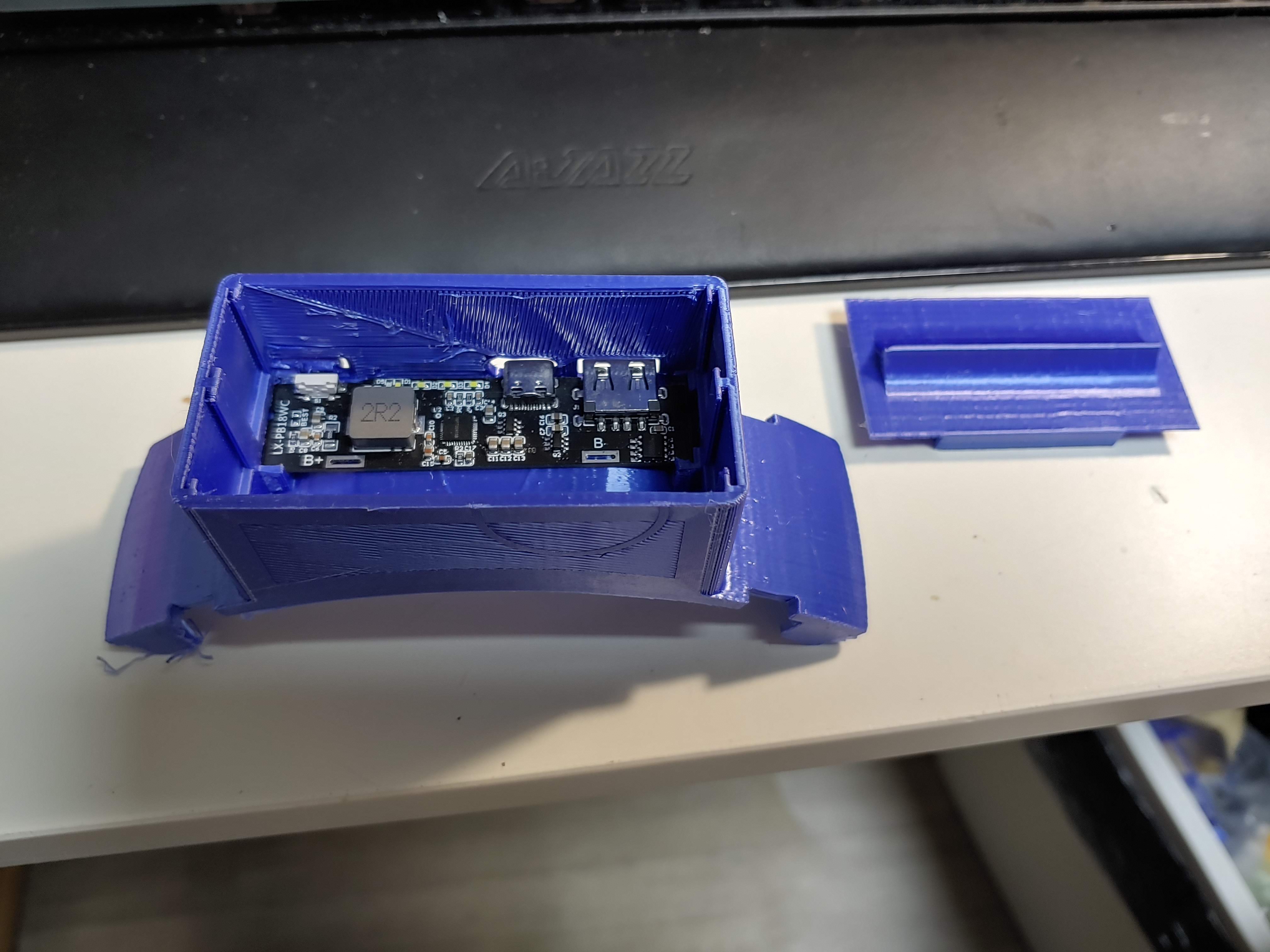

일단은 테스트 출력입니다.

회로가 잘 맞는지, 잘못 설계된 부분은 없는지 확인합니다.

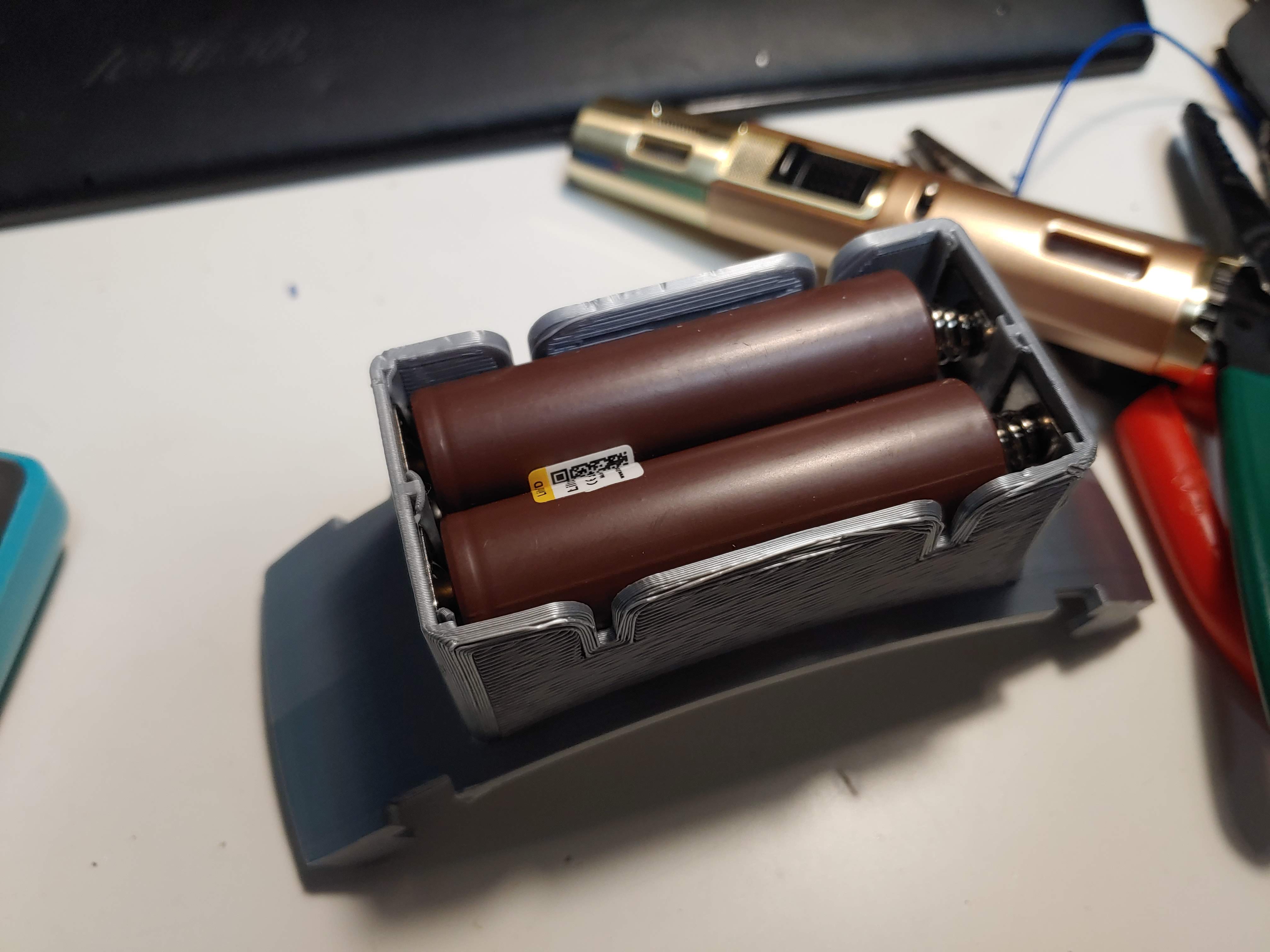

요렇게 칸막이를 올리고 배터리를 넣게 되는 구조입니다.















역시나 실수가 있었네요.
가이드 핀을 넣고 그만큼 판의 높이를 늘리지 않아서 가이드 핀이 걸려버립니다.











재수정해서 출력하고 조립합니다.













배터리가 잘 빠지지 않도록 위아래의 판을 라이터로 가열해서 안쪽으로 둥그렇게 휘어줍니다.















닿는 부분이 미끄러지지 않도록, 퀘스트에 기스가 나지 않도록 범폰을 부착합니다.











그리고 벨크로 테잎으로 고정하면 단단하게 고정됩니다.











커넥터 보호 겸 해서 케이블 타이로 usb 케이블을 묶어서 흔들리거나 빠지지 않도록 했습니다.











USB-PD로 충전하면 충전속도가 매우 훌륭합니다.

18650만 바로 교체하면 되기에 사용시간 걱정도 할 필요 없어 참 마음에 드는군요,.
