PCB 현미경 스탠드 DIY

작년 7월에 구매한 물건이니 거진 1년 반이 되었네요.

거진 50% 세일을 하길래 구매했던 물건입니다.

현재는 135$에 팔고 있네요











이걸 사놓고 보니 스탠드가 좀 마음에 안들더군요.

특히나 저 휘어지는 자바라 LED가 마음에 안들었습니다.

그리고 사용하려면 현미경에 USB 전원을 넣고, 따로 LED용 전원을 꽂아야 하는 것도 싫었고요

그래서 저걸 떼어내고 LED와 현미경 전원을 한번에 사용하는 스탠드를 만들 계획을 세웠습니다.



그리고 1년이 지났지요.











1년동안 계속 생각날때마다 수정의 반복이었습니다.

출력후 수정하고 재출력한것도 거의 10번 가까이 되는 것 같습니다.











하여간에 설계를 마무리했고요











수정후 재출력의 반복을 하다보니

필라멘트 색깔이 섞여서 참 못보겠는 색의 조합이 나왔습니다.

제가 만든 물건 중 디자인적으로는 최하위에 속하지 않을까 합니다.

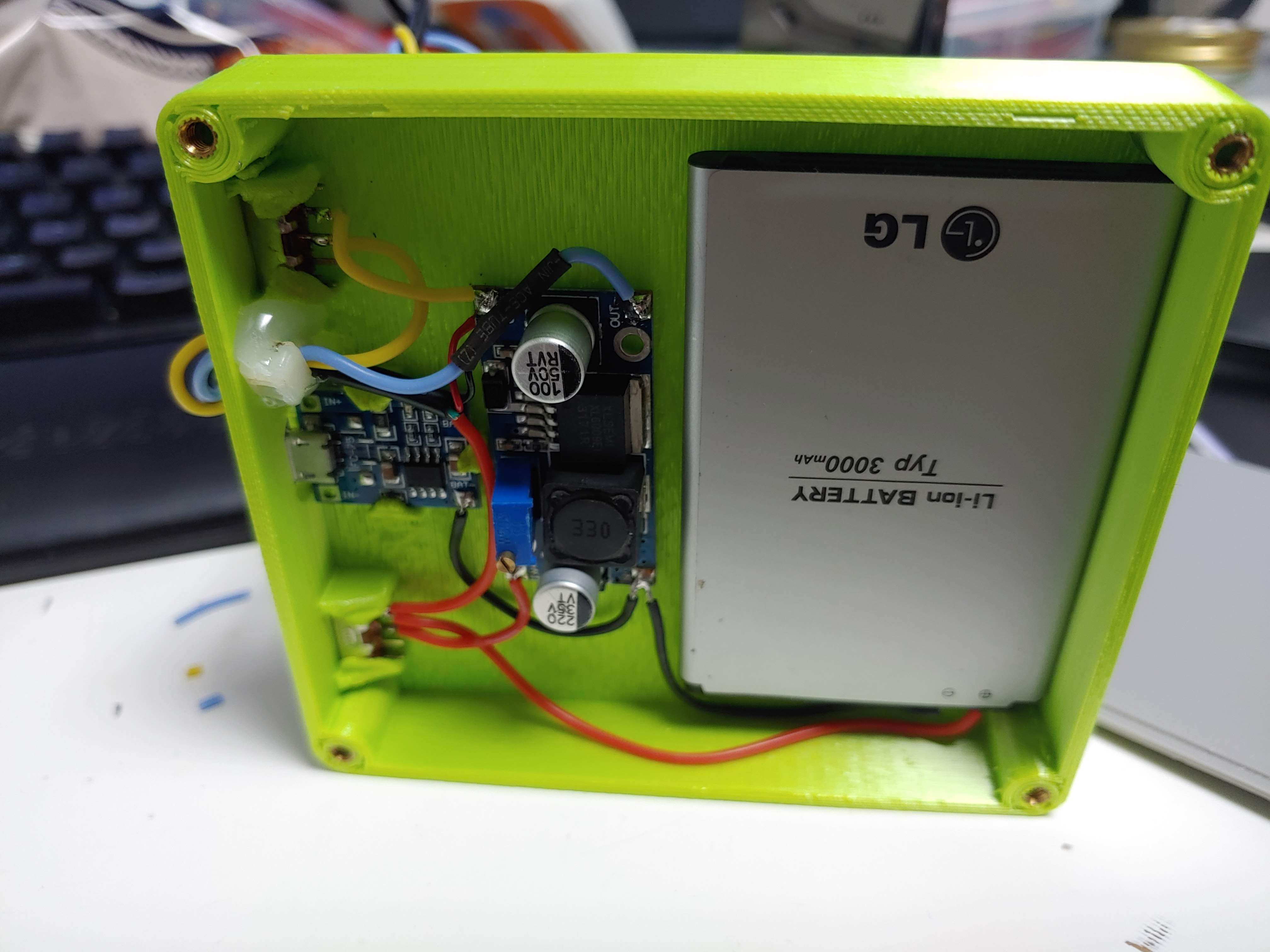

핸드폰 배터리를 5V로 승압해서 LED바와 현미경으로 보냅니다.

충전회로 달아주고 스위치를 개별로 나눠줬습니다.













모듈 고정에 대한 아이디어가 떠올라서 적용해 봤습니다.

핀 구조를 옆에 세워주고 모듈을 올린 후 라이터로 가열해서 핀을 굽혀 고정합니다.













모양은 흉해도 쓰기는 편할 것 같습니다.
