브라더 라벨기 P-touch CUBE 배터리 독 제작기 #2

설계를 해놓았습니다.











전체 출력을 하지 않고 일부만 잘라내어 출력을 해봅니다.

DC플러그 위치가 정확한지 확신이 가지 않았기 때문입니다.

수정할때마다 재출력하면 재료와 시간이 낭비되니 이런 식으로 합니다.











신기하게도 한번에 딱 맞았습니다.











전체 출력을 합니다.













안쓰는 옛날 휴대폰 배터리와 DC 승압회로, USB충전기와 스위치를 연결합니다.

스위치를 켜고 가변저항을 돌려 출력전압을 9V로 맞춰줍니다.















주의할 것이 하나 있는데 본체 후면을 보면 플러그의 +극이 바깥쪽이고 - 극이 안쪽이라고 되어 있습니다.

흔히 쓰는 플러그와 정 반대로 되어 있는데 아마 자기네 어댑터를 팔아먹기 위한 상술이 아닐까 합니다.

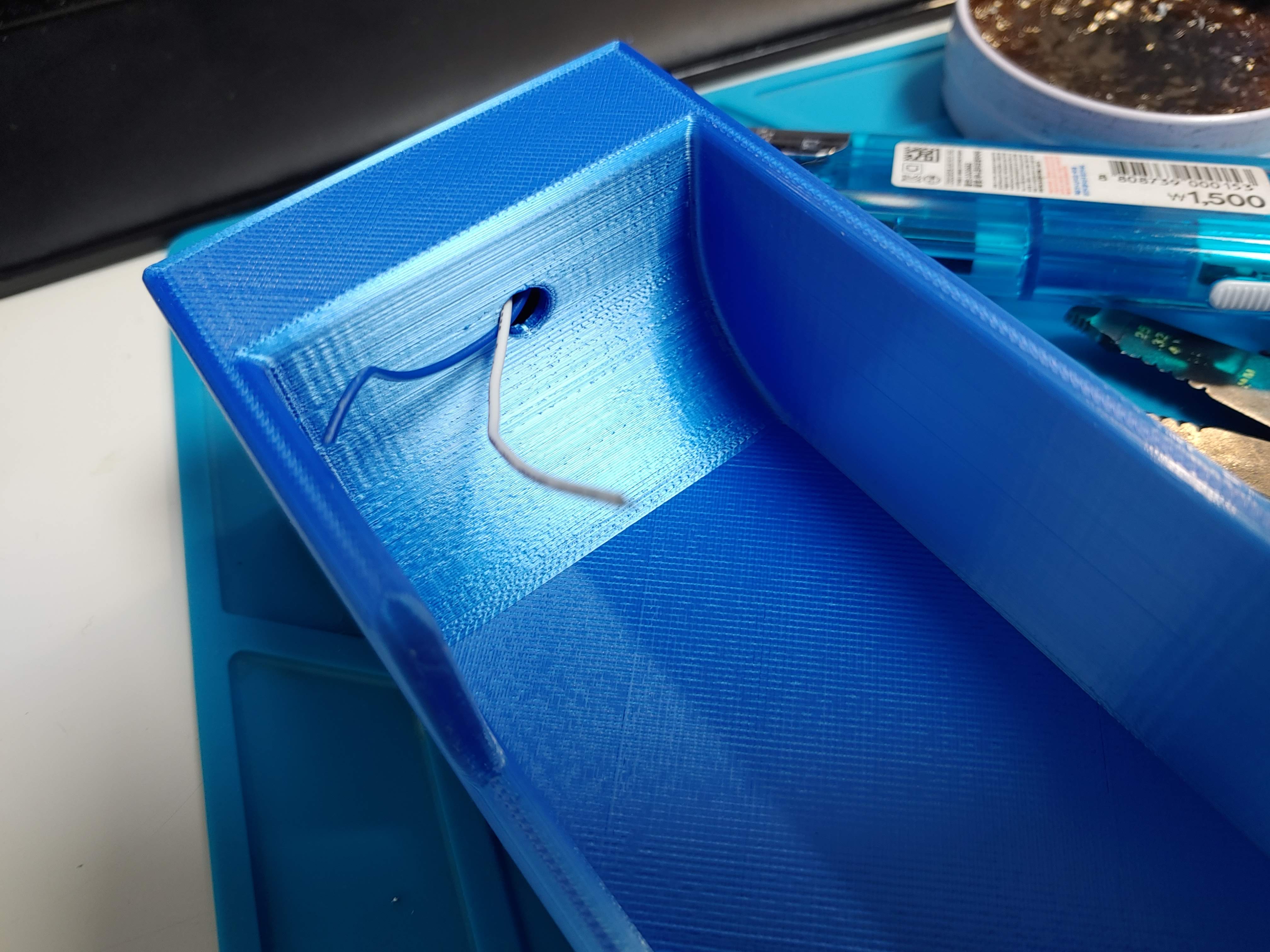

플러그 하나를 희생했습니다. 라이커로 열을 가해 달궈서 끼워줍니다.

PLA가 녹아서 나사산 자리가 만들어입니다.















약간의 설계미스가 있군요. 저렇게 약간 튀어나와야 정확하게 본체에 전원이 공급됩니다.

그냥 저대로 쓰기로 했습니다.

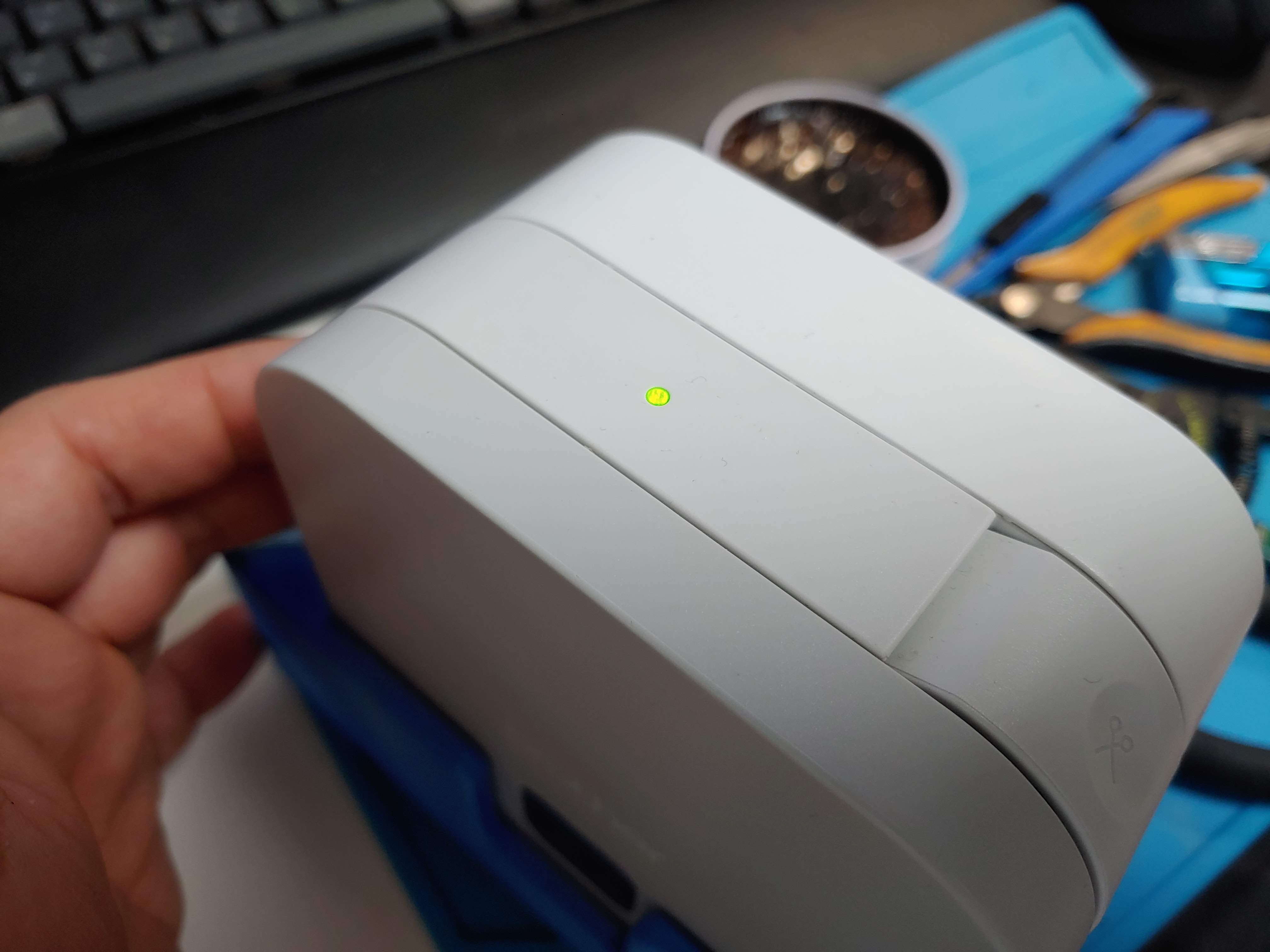

전원이 잘 들어오는군요.













잘 돌아가는걸 확인했으니 이제 바닥뚜껑을 막아줍니다.













충전은 USB로 간편하게 합니다.













이제 선없이 간편하게 라벨 출력을 할 수 있습니다.
