SH1106/SSD1306 1.3" OLED 드라이브 테스트

0.96" 와 같이 구매했던 1.3" OLED입니다.

첫번째 것이 구동했으니 이것도 당연히 될 것 같지만 그래도 테스트를 하지 않고 넘기기엔 뭔가 찜찜해서 작업을 합니다.



이제는 노안이 심해져 현미경의 도움이 필수에요.

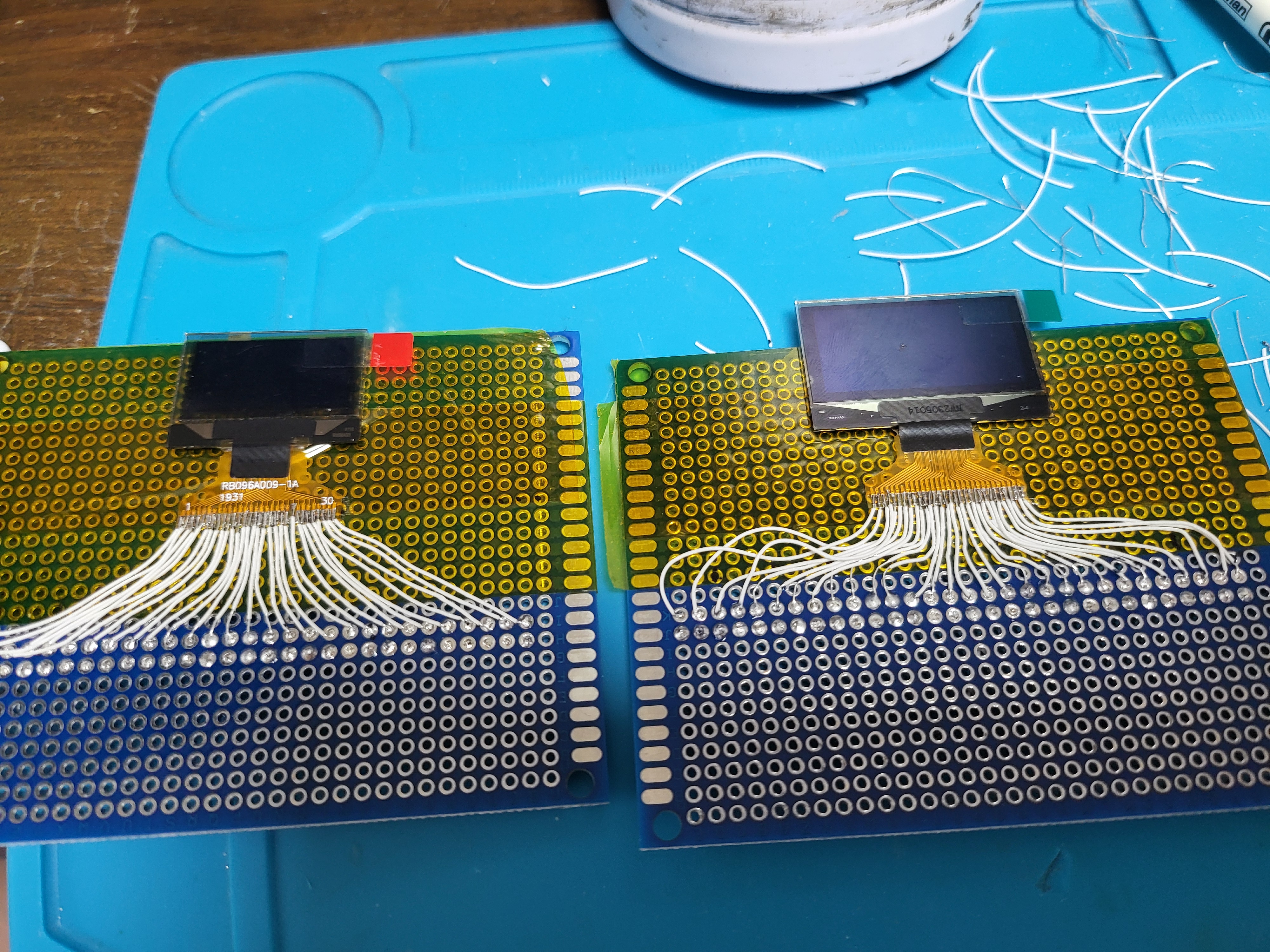

30핀을 일일이 하나하나 선을 까서 납땜합니다.



















0.96" 와 1.3" 두개 했더니 한나절이 후딱 지나가네요

좌측 0.96" 는 사실 다른 곳에서 떨이로 산거라 드라이빙 칩이 뭔지 모릅니다.

그냥 SH1106 기준으로 납땜해서 동작시켜 보고 안되면 버릴 생각입니다.







주변 회로를 연결하고 납땜을 해 봤는데 동작을 안 하네요.

주말내내 이 작업만 했는데 뭔가 잘못된 부분 찾는것도 힘들어 그냥 기존 OLED 모듈을 하나 잡았습니다.



뒷면의 OLED 연결을 떼어냈습니다.

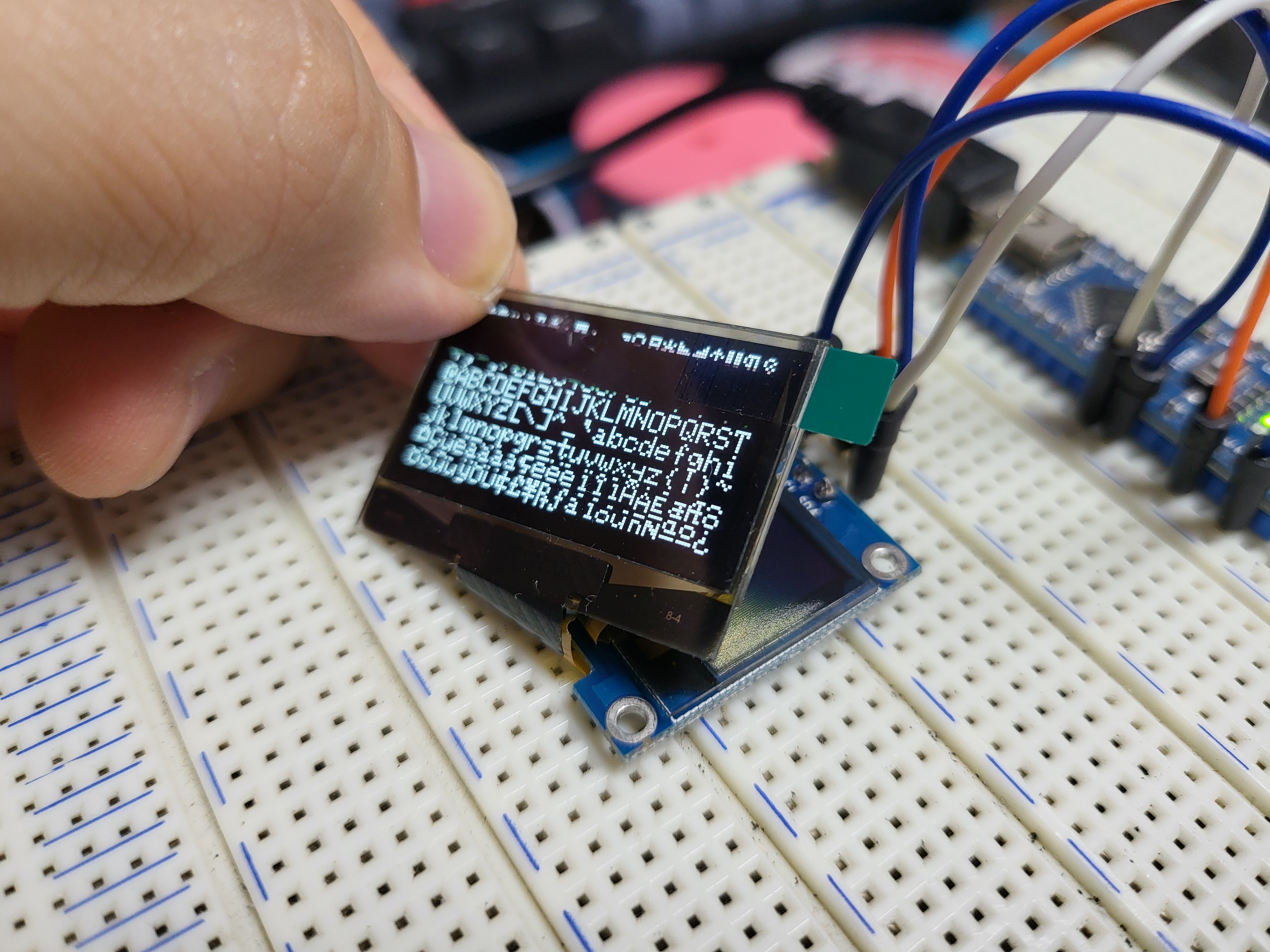

그리고 1.3" 모듈을 붙여 다시 납땜했더니 동작합니다.

이 작업은 이걸로 마무리를 하려 합니다.

이제 회로 구성해서 스탑된지 반년이 넘어가는 디스펜서 작업을 계속 해야겠습니다.
