128*64 SPI 흑백 도트 그래픽 LCD.
개당 500원 정도

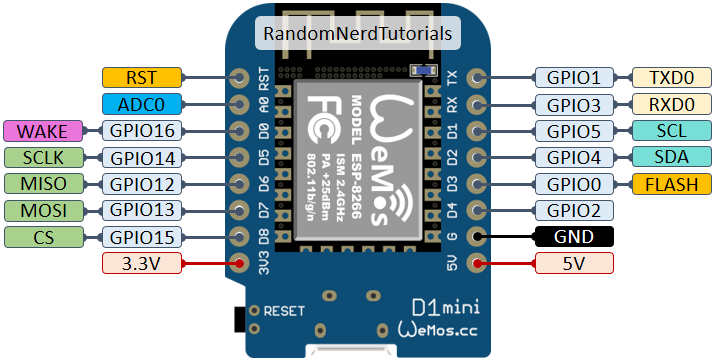

| Wemos D1 | 그래픽 LCD |
| GPIO2(D4) | RESET |
| GPIO0(D3) | DC |
| GPIO15(D8) | CS |
| GPIO14(D5) = SCLK | SCK(CLK) |
| GPIO13(D7) = MOSI | DIN(SDI) |
| GND | GND |
| 3.3V | VCC |
모듈의 케이블은 9가닥으로
1-CS，2-RST，3-DC，4-SCK，5-SDA，6-VCC+3V，7-Gnd，8-Led-，9-Led+3V 순입니다.
U8G2 라이브러리에서 ST7565를 사용하면 됩니다.
|
//U8G2_ST7565_ERC12864_F_4W_HW_SPI u8g2(U8G2_R0, /* cs=*/ 15, /* dc=*/ 0, /* reset=*/ 2);
//U8G2_ST7565_NHD_C12864_F_4W_HW_SPI u8g2(U8G2_R0, /* cs=*/ 15, /* dc=*/ 0, /* reset=*/ 2);
//U8G2_ST7565_ERC12864_ALT_F_4W_HW_SPI u8g2(U8G2_R0, /* cs=*/ 10, /* dc=*/ 0, /* reset=*4/ 2);
//U8G2_ST7565_JLX12864_F_4W_HW_SPI u8g2(U8G2_R0, /* cs=*/ 10, /* dc=*/ 0, /* reset=*/ 2);
|
위 라이브러리들을 테스트해봤는데 모두 동일한 증상이 있습니다.
컨트라스트가 매우 흐리고 시작 좌표가 중간쯤부터 시작이 됩니다.
컨트라스트 문제는 U8g2 명령어인
u8g2.setContrast(250);
를 쓰니 해결되었습니다.
하드웨어에 따라 콘트라스트 수치는 직접 적당하게 수정해야 합니다.
다만 좌표가 이상하게 나오는 문제는 해결되지 않았습니다.
https://github.com/olikraus/u8g2/issues/123
Support for Adafruit St7565 · Issue #123 · olikraus/u8g2
It appears the Adafruit version of the ST7565 is not supported. This was the U8GLIB_LM6059 constructor in U8glib. The U8G2_ST7565_EA_DOGM128_1_4W_SW_SPI starts rendering the display about halfway d...
github.com
검색해 보니 비슷한 케이스에서 라이브러리를 수정해 X좌표를 옮길 수 있는 것 같습니다.
다만 제 실력으론 Y좌표까지 라이브러리에서 수정하기는 힘든 것 같고 스케치 상에서 오프셋을 적용시켜
Y좌표에 +32를 해 주니 정상적으로 출력은 됩니다.
