3D프린터 출력으로 거푸집 만들어 시멘트 성형하기



현재 사용중인 인두 스탠드는 한번 DIY했던 물건입니다.

인두기를 T12로 바꾸면서 가느다란 손잡이 때문에 인두기가 안으로 빠지게 되었고,

프레임 부분은 PLA로 출력하고 인두가 걸쳐지는 부분은 출력물로 틀을 만들고 에폭시 퍼티로 정형해서 만든 물건이죠.

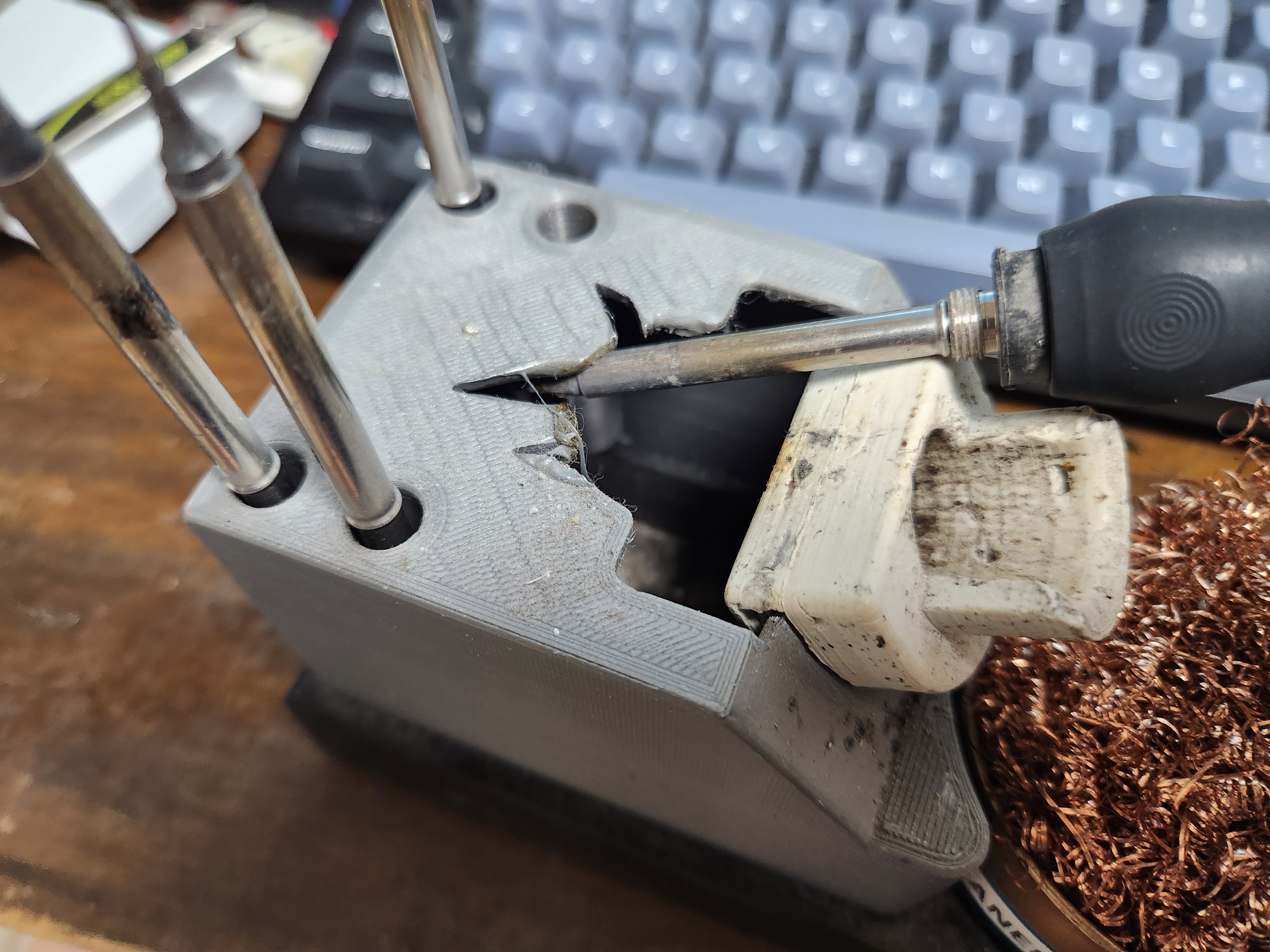

기능적으로는 좋았지만 작업중 실수로 인두를 잘못 걸쳐놓으면 PLA가 녹아 타면서 구멍이 숭숭 뚫리곤 했습니다.

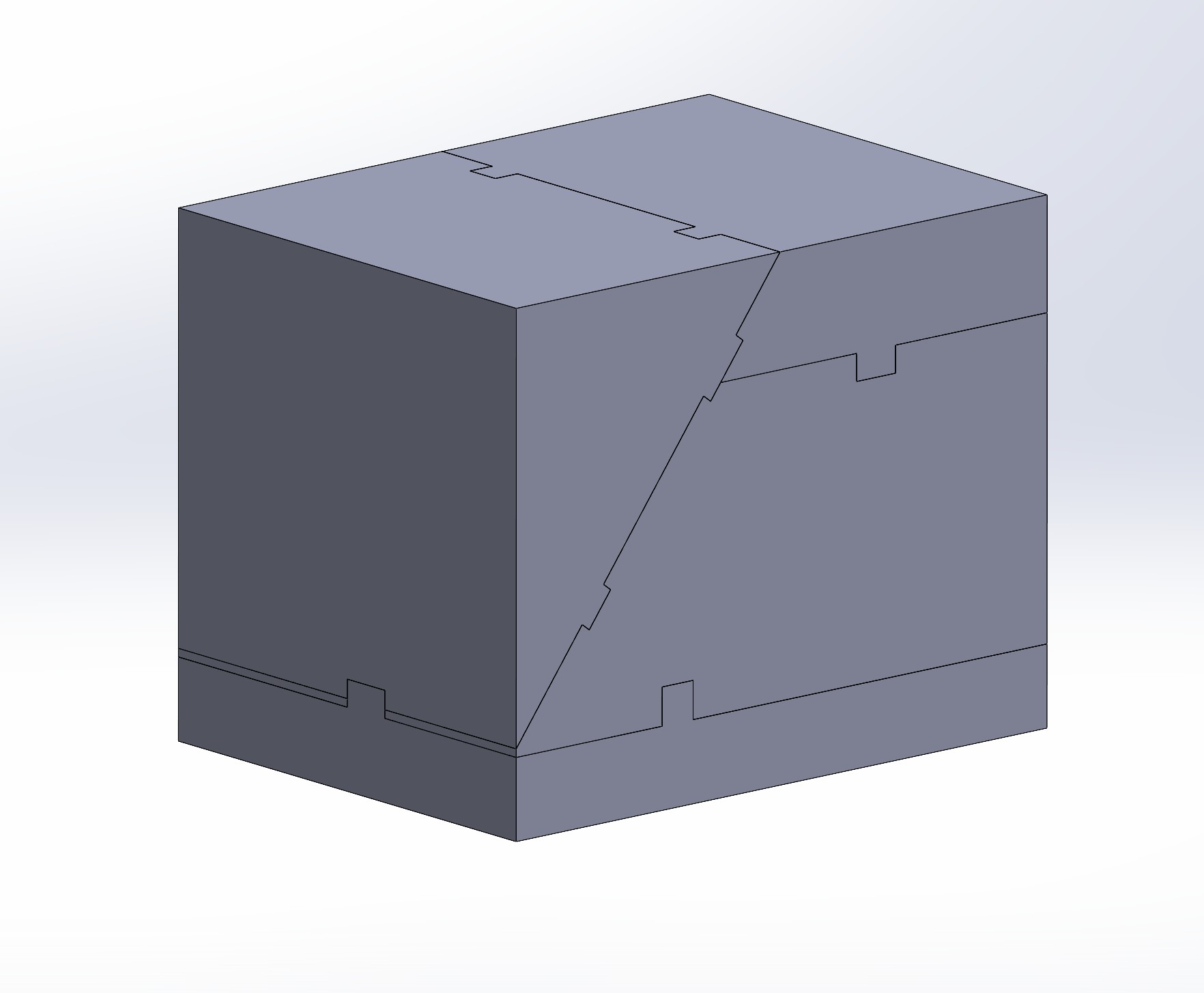

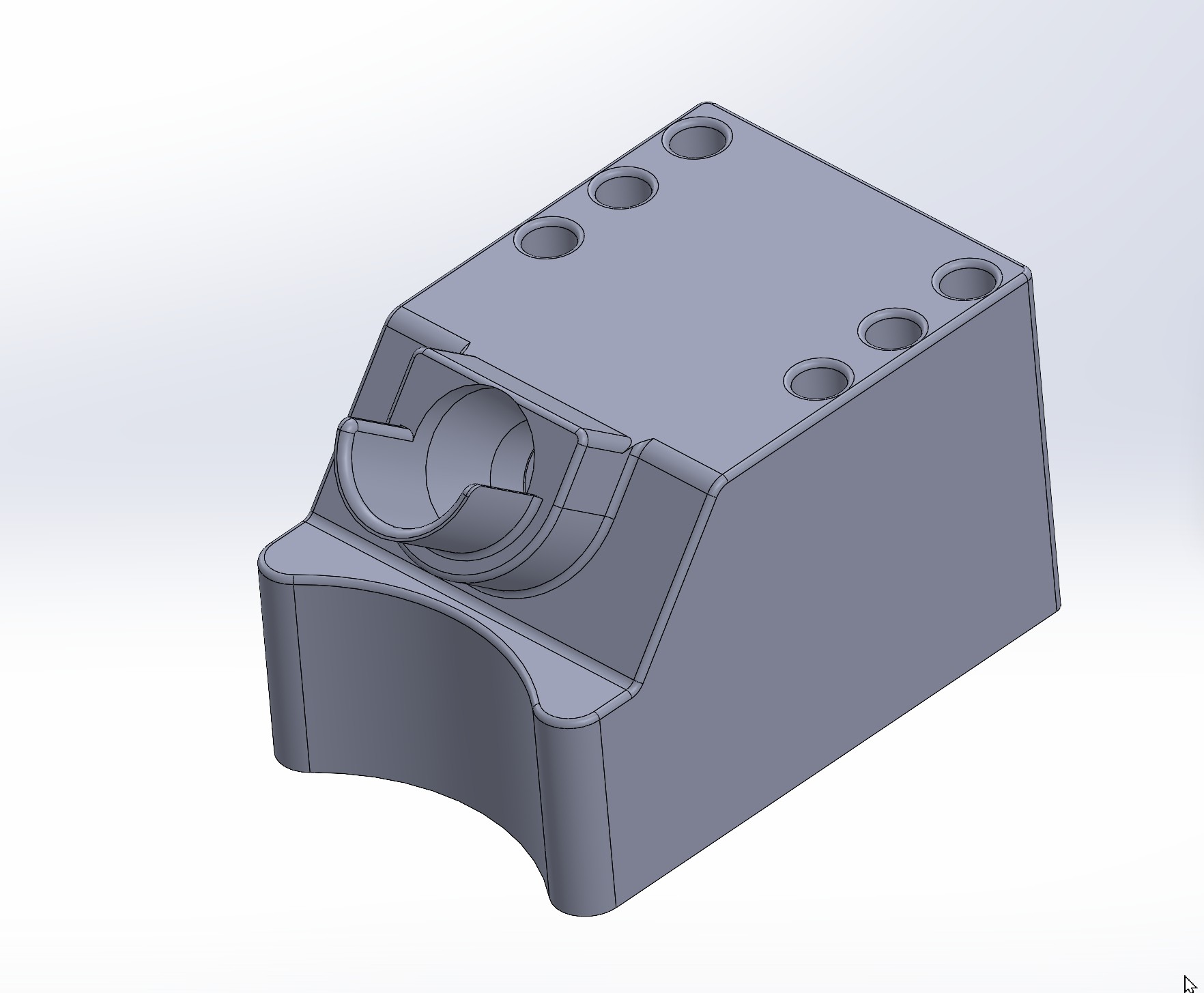

기존 인두스탠드 설계를 찾아 수정을 하면서 형틀을 만들었습니다.

몇번 수정을 하면서 최종적으로는 저 그림과는 다른 형태로 완성이 됩니다.

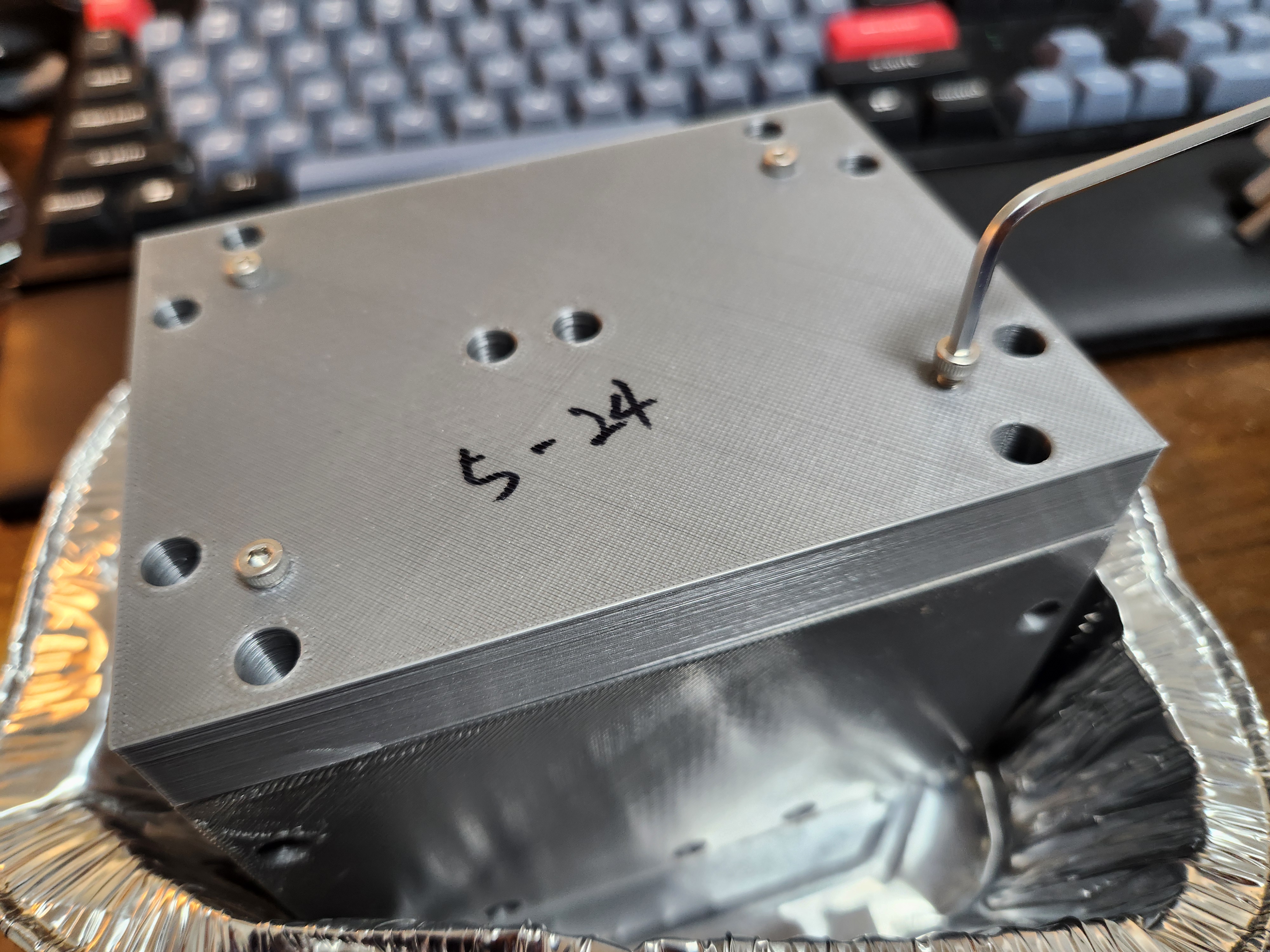

전동드릴에 볼트와 타원형 출력물을 끼워 진동으로 기포를 없애고 윗면을 미장했습니다.

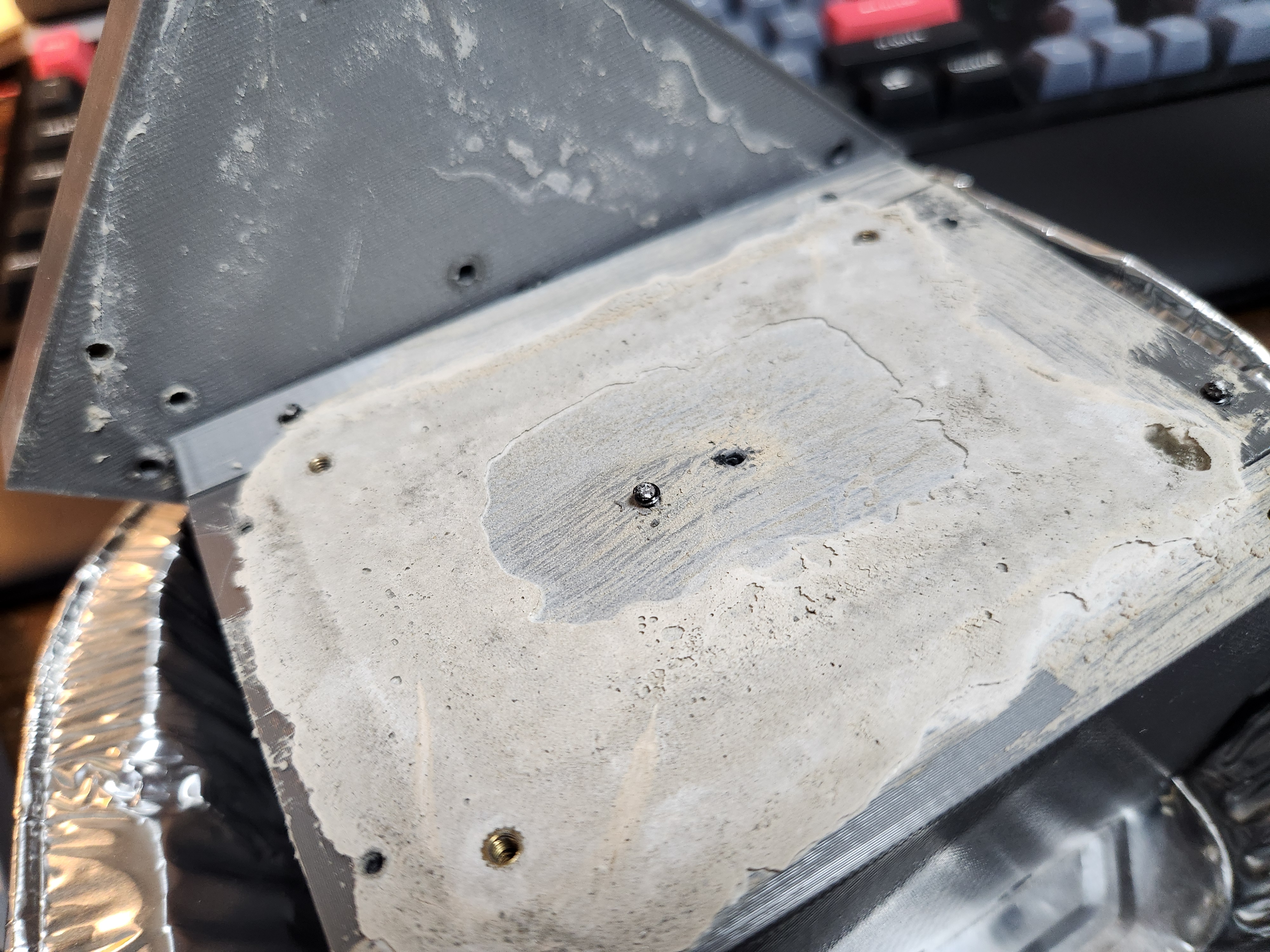

24일에 집어넣고 5일후 탈형을 했습니다.

이때쯤 유튜브에서 TPU로 틀을 만드는걸 보고 아차 했지만 이미 늦었죠

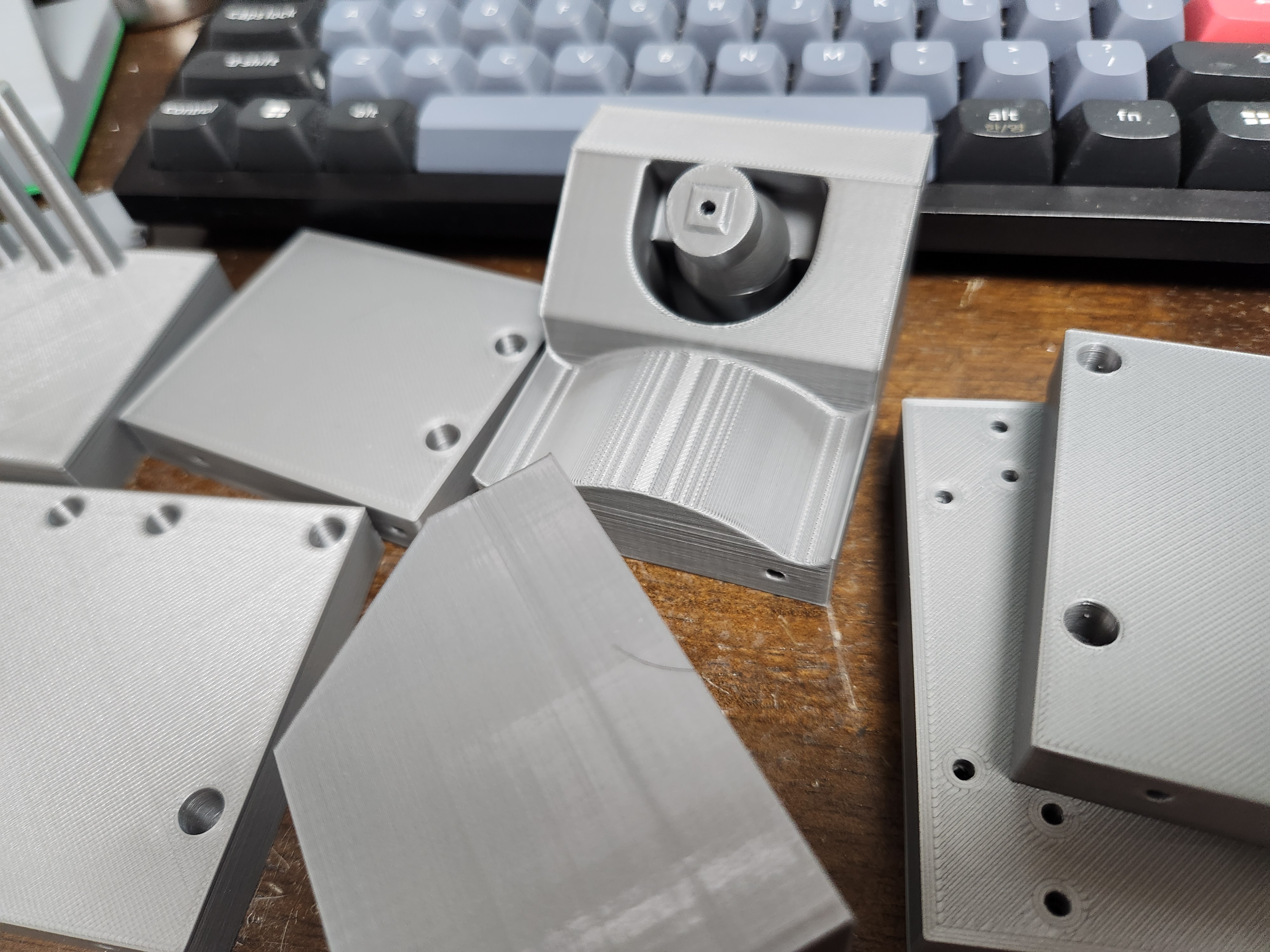

최대한 면을 분리해가며 설계를 했지만 그래도 복잡한 부분은 틀을 분리하기보다는 녹여서 빼낼 걸 생각하고 만들었습니다.

200도 정도로 가열한 오븐에서 10분마다 꺼내며 녹아버린 출력물을 분리해줍니다.

딱 한군데 얇은 곳이 있는데 깨져버렸네요. 에폭시로 보강할 게획입니다.











깨진 곳 외에는 잘 나왔네요













기존 부품과 교체했습니다. 모양도 잘 맞고 묵직하고 깔끔해 보이니 좋군요
