Meshtastic 외부 설치용 태양광 시스템 준비 #2

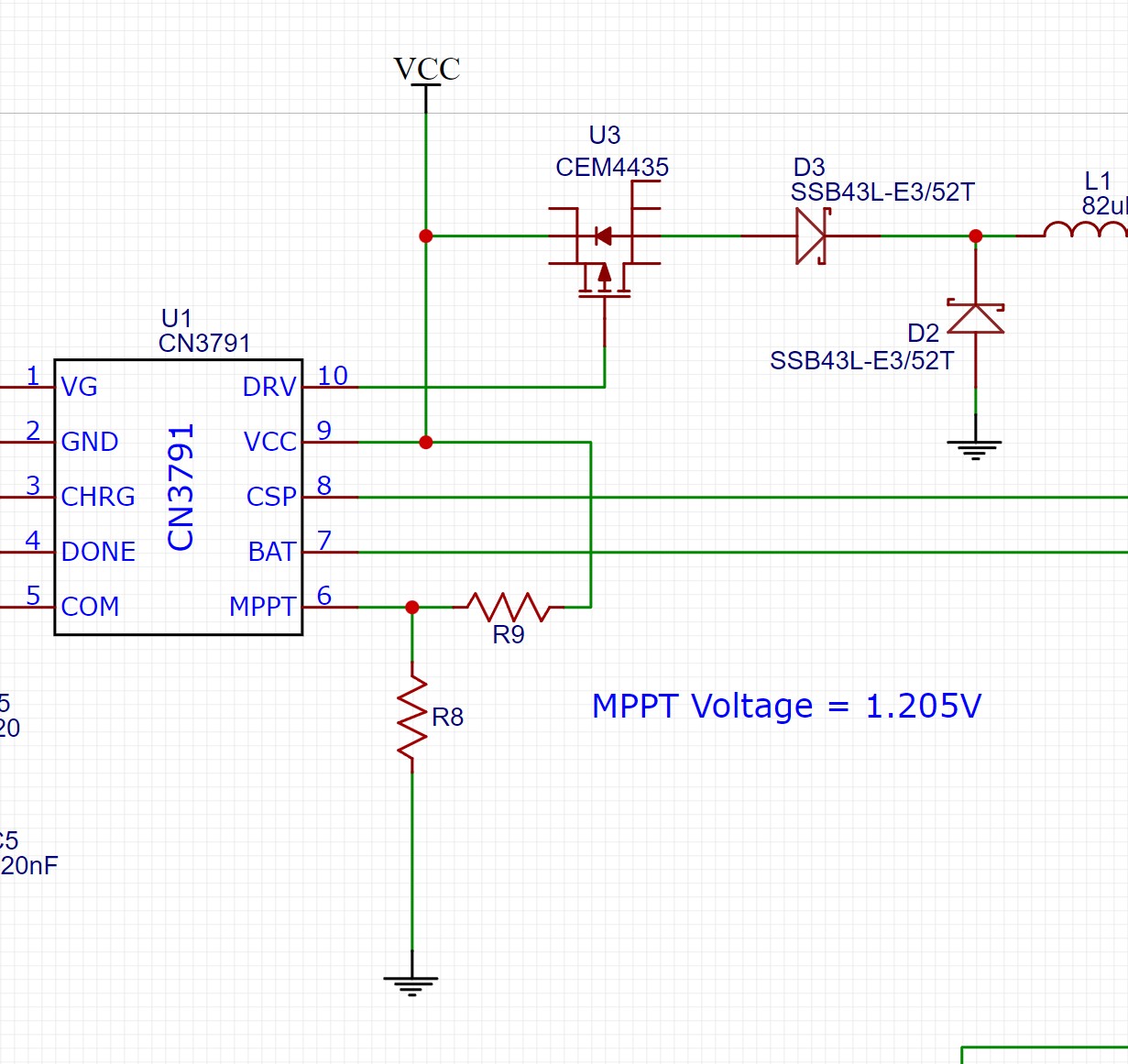

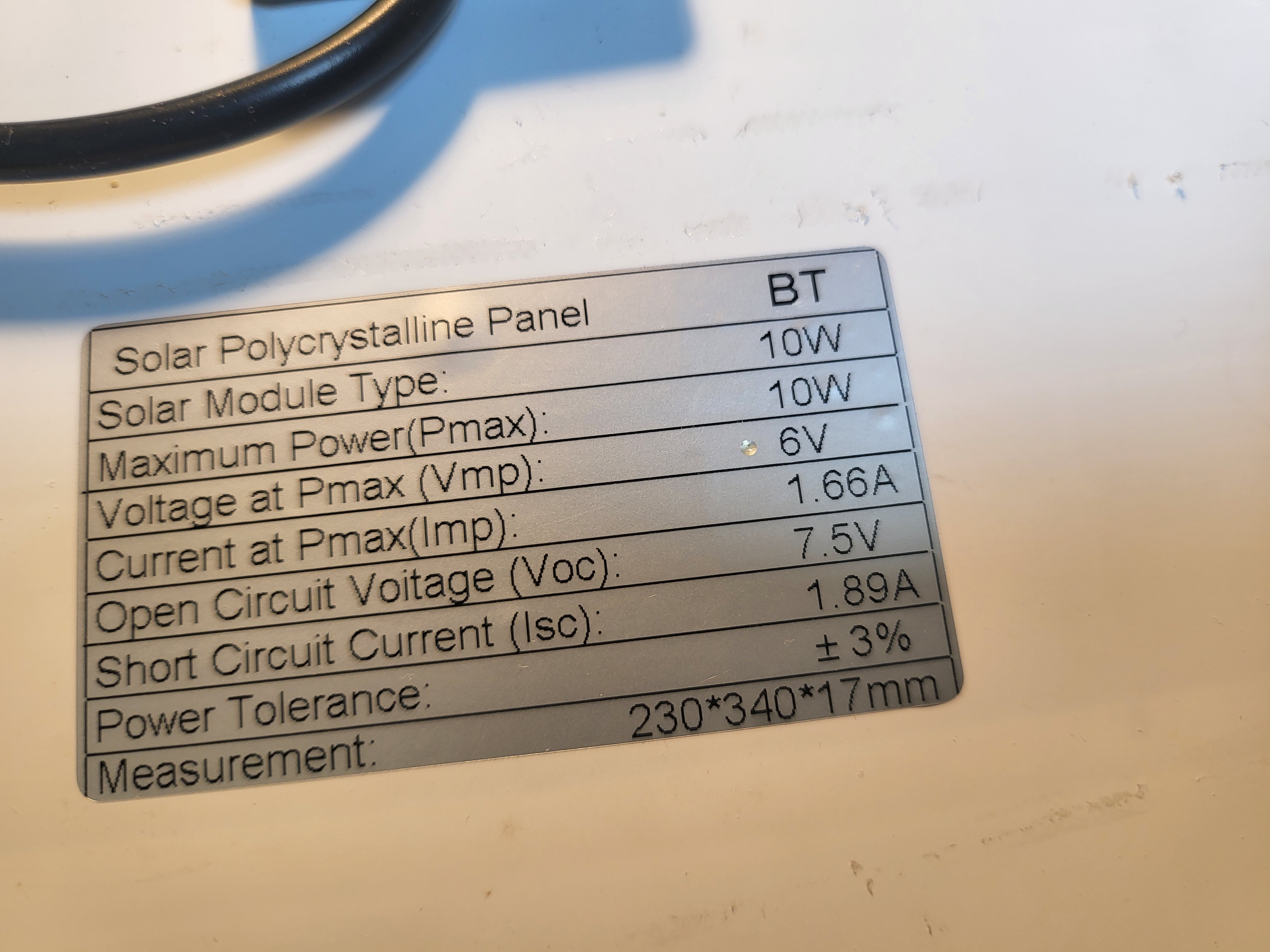

태양전지의 Pmax 전압에 맞춰 보드의 MPPT 전압을 조정해 줘야 하는데요















지난 포스팅에서 언급한 R8과 R9 저항으로 전압 분배를 해 주면 됩니다.

1.205V가 되게 맞춰 줘야 합니다.















간단한 저항 분배를 통해 목표 전압을 맞춰 준 후 납땜을 해 줬습니다.

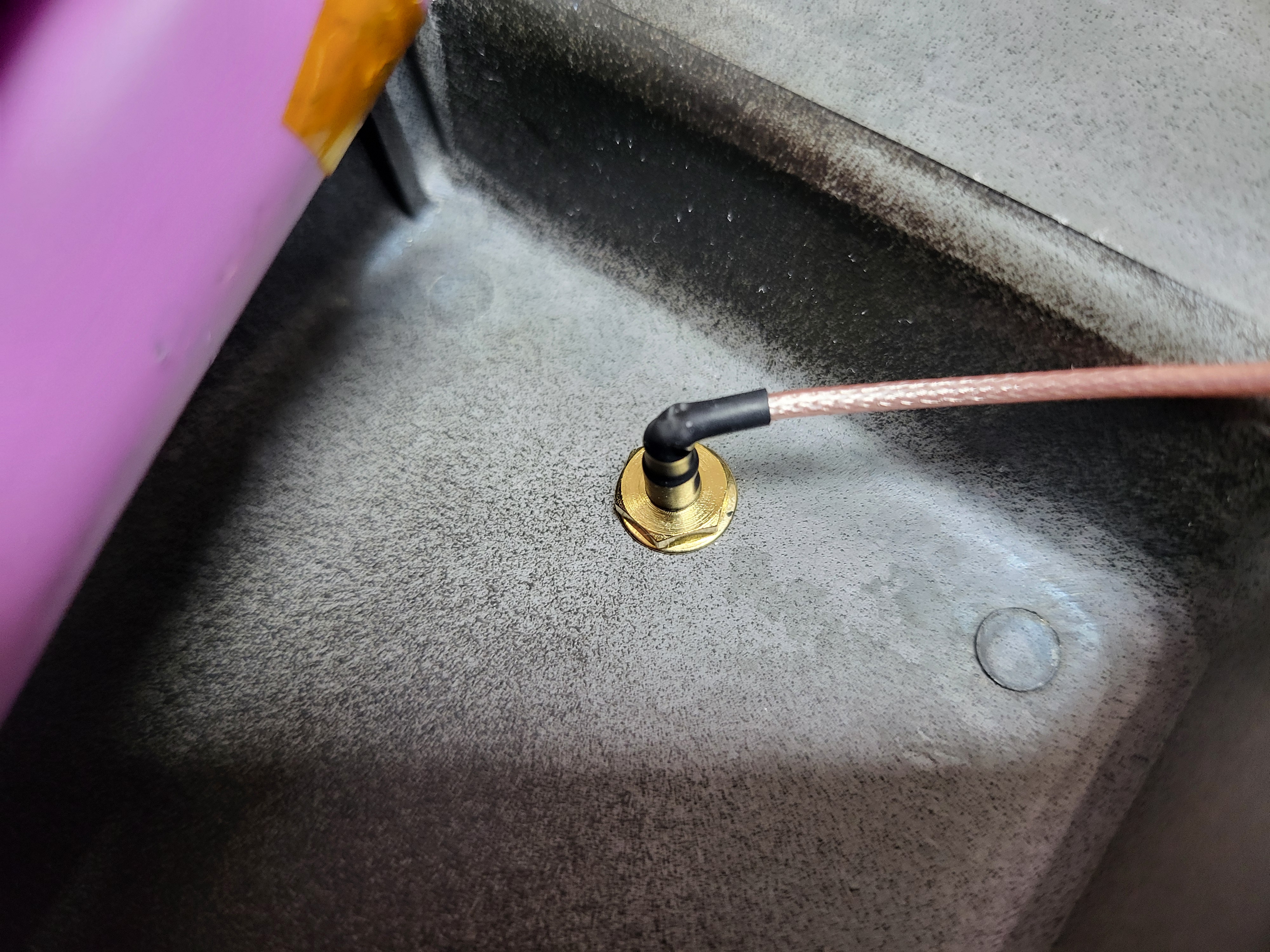

먼저 구멍을 뚫고 끼워넣은 안테나 커넥터는 배터리를 집어 넣으려 하니 절묘하게 걸리적 거리는 바람에 또 옮겨야 했습니다.

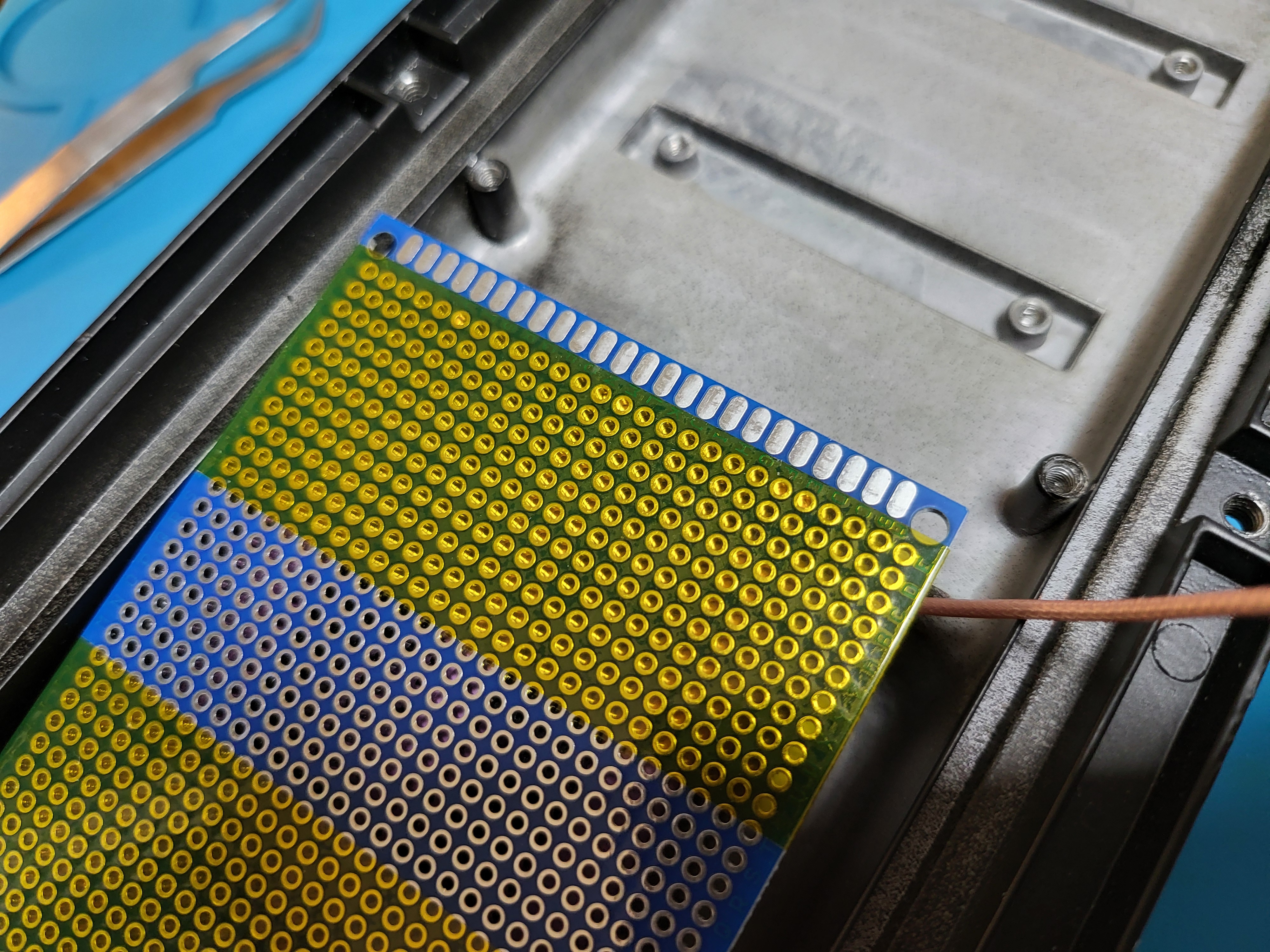

상단의 홈을 사용해서 딱 맞게 집어넣긴 했는데 케이스 외부에 요철은 갈아내야 나사를 조일 수 있더군요.























쓸모없어진 구멍은 3D 프린터 출력물로 막아줬습니다.



















배터리는 만충 상태가 아닌 3.7V 스토리지 전압 상태였던 리튬이온 전지를 그냥 사용했습니다.

며칠간 설치해 보고 배터리 전압 변화도 확인해 보면 좋겠네요.

















누전만 안 될 정도로 고정은 대충대충 해 줬습니다.
