PCB 현미경 전원을 무선충전 배터리로 변경.

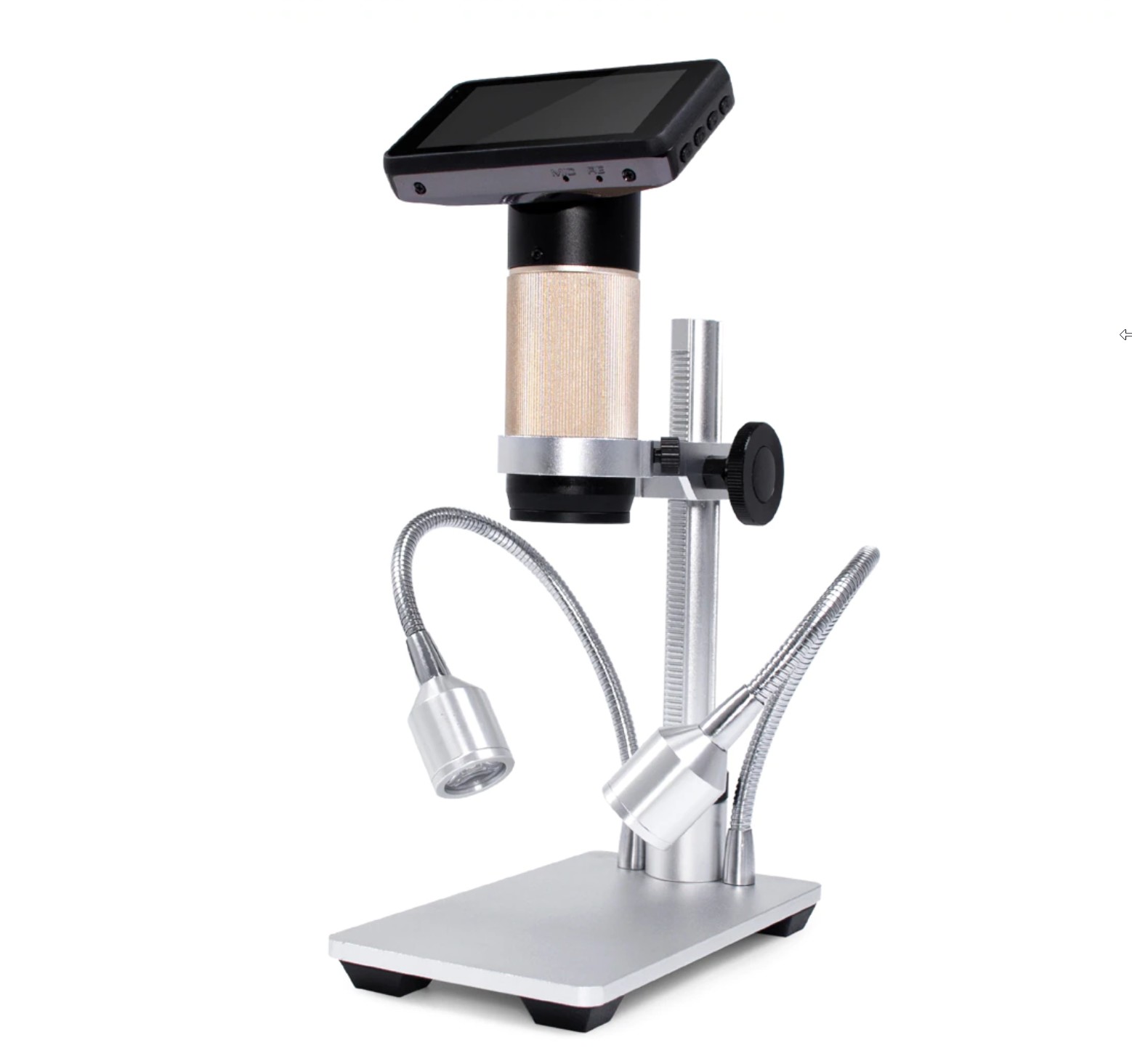

원래 이런 작업용 현미경을 사용하고 있었습니다.

그런데 이제 40중반을 넘어가니 노안이 심해져서 작은 화면을 보기가 힘드네요

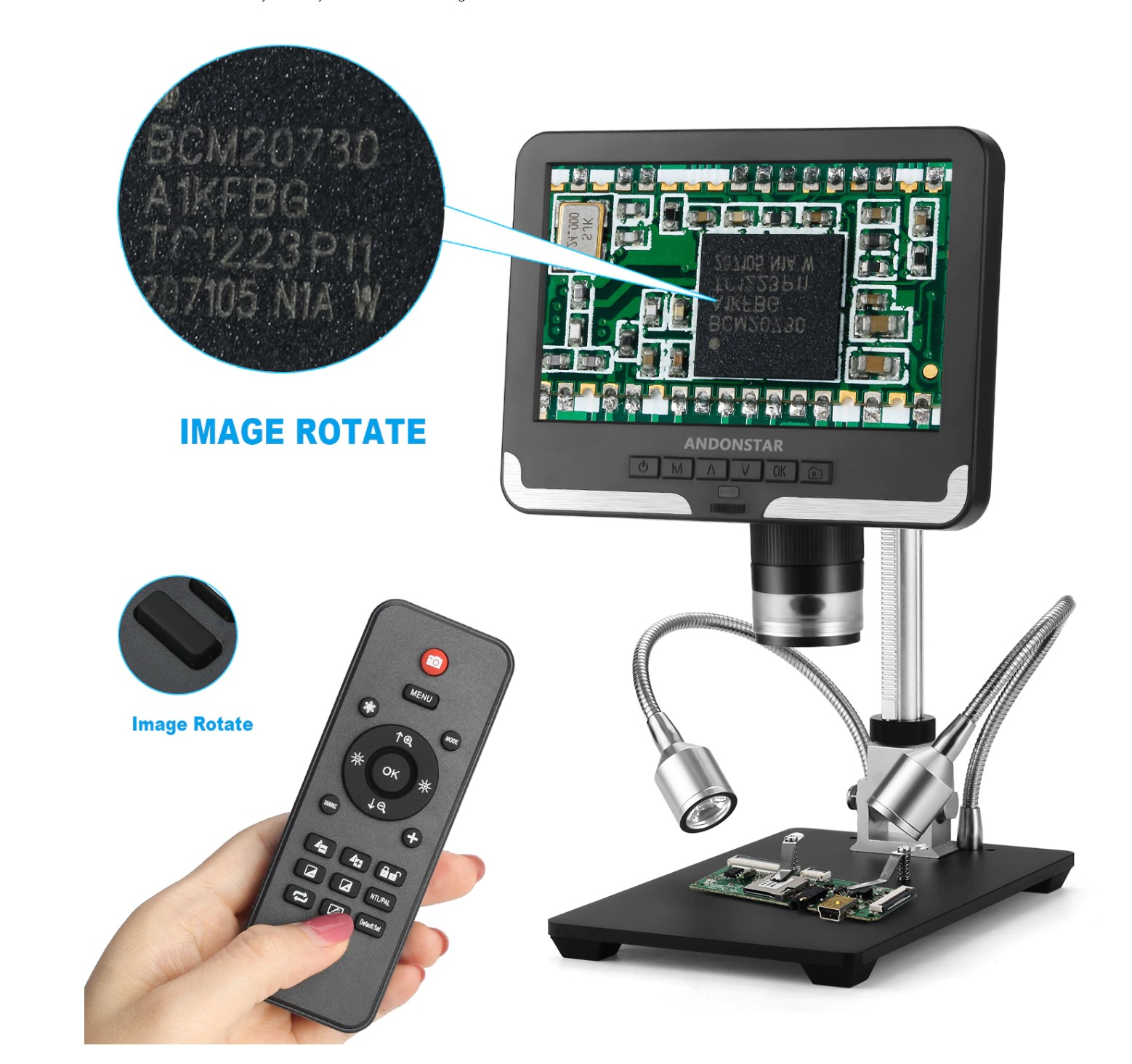

그래서 화면이 큰 걸로 바꿨습니다.











매일 쓰는 기기는 아니다 보니 한쪽에 정리를 해 두고 있습니다.

원래 현미경 본체 전선 / LED광원 전선 / USB 전원까지 3가닥의 전선이 늘어져 있는데요.

쓸 때마다 전선을 풀었다가 다시 매번 정리하려니 매우 귀찮습니다.

이번에는 아예 무선충전으로 만들어 충전관리의 번거로움도 한방에 해결하려 합니다.









부품 고정을 위한 탭을 뚫었습니다.











수신기 모듈은 타오바오에서 떨이로 구매했고 충전기 모듈은 다이소에서 구입했던 모듈을 뜯었습니다.











수신기 모듈은 배터리에 연결되고 배터리는 스위치를 통해 USB-C 충전 겸 승압 모듈과 연결됩니다.









승압 모듈은 미사용시 자동 off 되고 토글 스위치로 깨어납니다









범폰을 붙여 미끄러지지 않게 했습니다.







충전 모듈을 그냥 케이스만 만들어 붙이려다가 아이폰 마그넷 형식으로 붙으면 더 좋겠다는 생각이 들더군요

일단 주문만 해 뒀습니다.









이제 케이블 없이 편하게 쓸 수 있어 좋군요
