어느날 집에 있는 지퍼백을 쓰는데 크기가 애매하게 커서 한쪽을 접착하고 잘라냈으면 좋겠더군요.

이럴 때 쓰는 물건이 비닐 실링기죠.





이런 소형 실링기를 써 보신 분은 알겠지만 이 물건은 쓰레기입니다.













이런 실링기는 성능도 좋고 비닐이 잘 접착되지만 덩치가 크고 접합하고자 하는 비닐이 기계보다 크면 쓰기가 애매하죠









차라리 열선을 바퀴처럼 둥글게 말아 굴리면서 쓰면 아무리 긴 비닐도 접착이 가능하지 않을까? 하는 생각이 들었습니다.

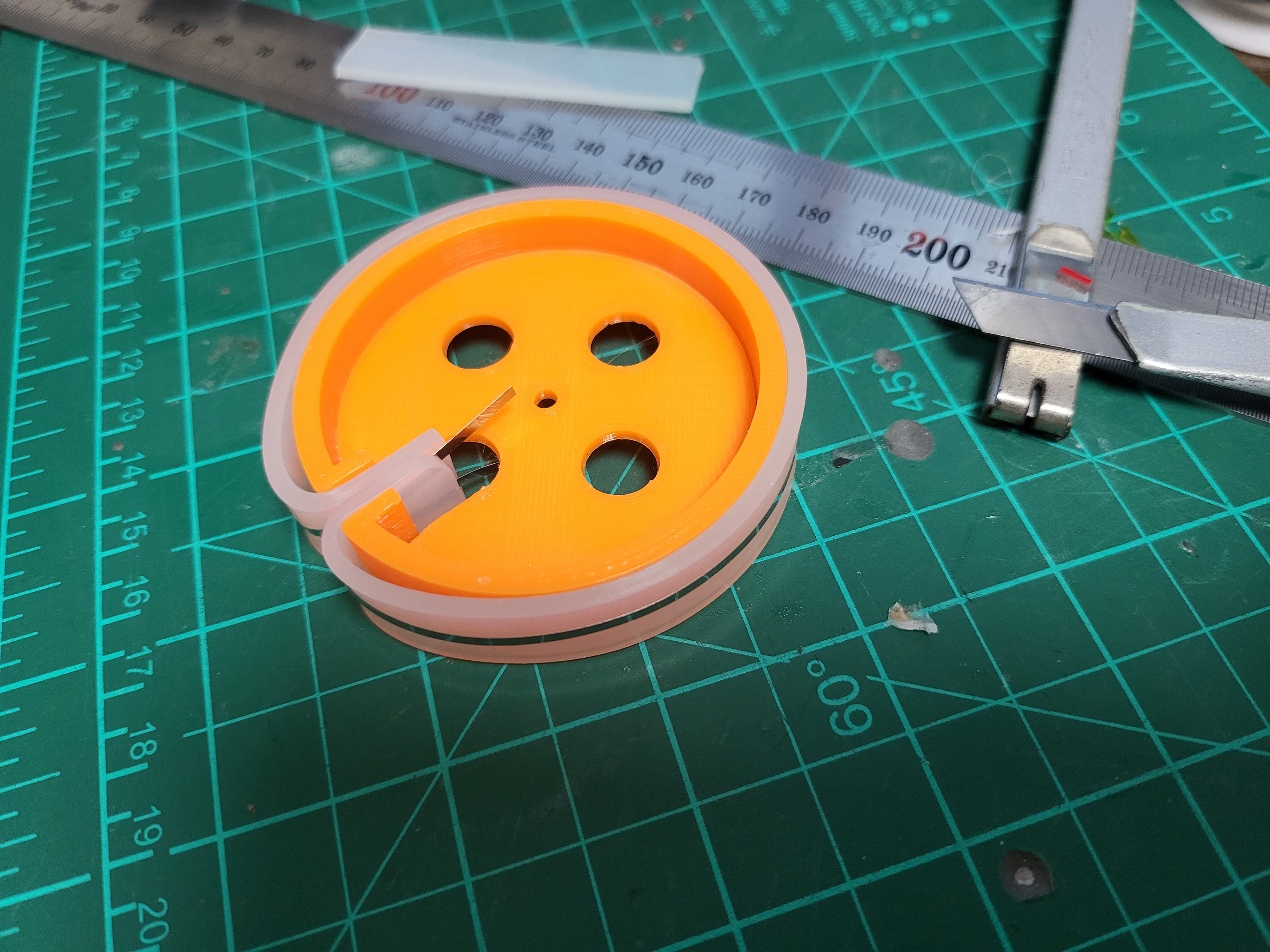

프로토타입을 만들어봤습니다.

2T 내열 실리콘판과 0.1T 2mm 니크롬 리본입니다.













니크롬 리본은 살짝 엇갈리게 배치해서 위와 같이 내부로 들어갑니다.





















내열성이 있는 PTFE 테이프로 위를 감싸줍니다.

실제 실링기도 이런 구조로 되어 있습니다.













니크롬선은 납땜이 되지 않기 때문에 스팟 용접이나 클램프로 연결해줘야 합니다.

















7~80도 쯤에서 비닐이 녹는 것 같아서 그정도 온도로 세팅해 봤더니 접합이 안 되더군요

















110~120도 정도로 만들어 보니 접합이 잘 됩니다.







프로토타입으로 성공 가능성을 체크해 봤으니 설계를 구체화해봐야겠습니다.
