전기 버물리 #2

1부

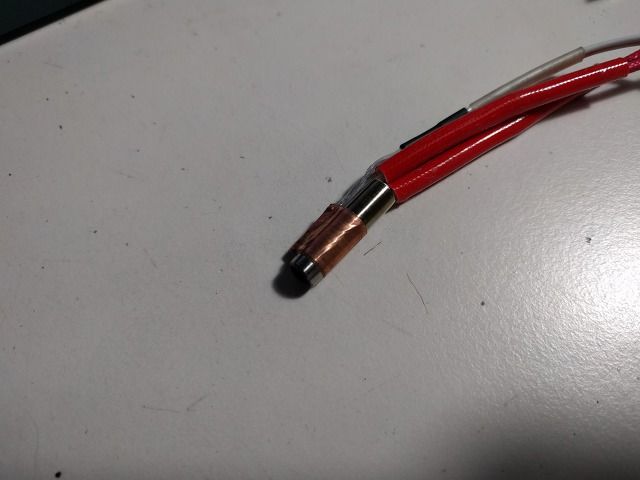

100K 서미스터와 히터를 구리 테이프로 감았습니다.

구리 테이프가 없다면 철물점에서 파는 알루미늄 테이프도 괜찮습니다.

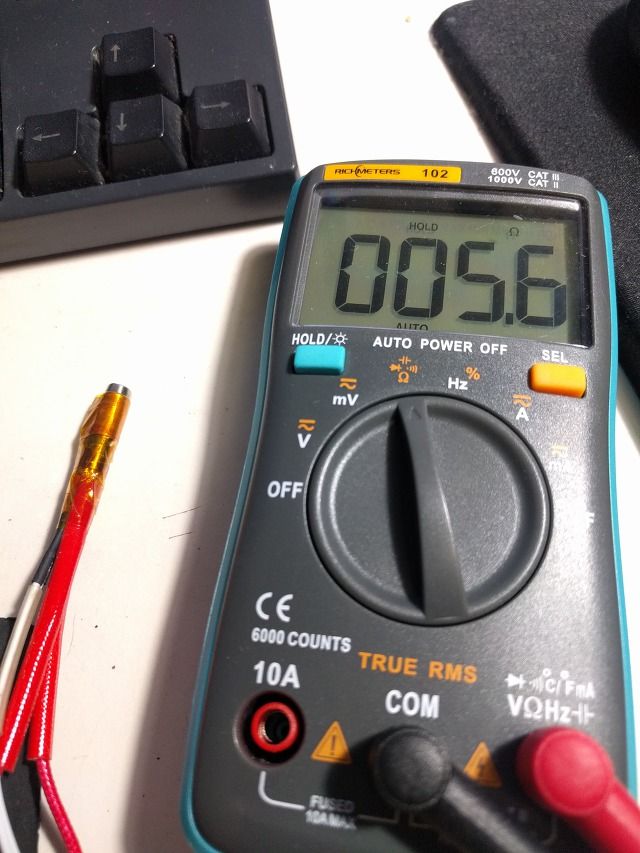

히터의 저항은 5.6옴이니

옴의 법칙 I = V / R 에 의해

리튬이온 배터리로 구동시 3.7V / 5.6Ohm = 0.66A 정도가 흐르게 됩니다.

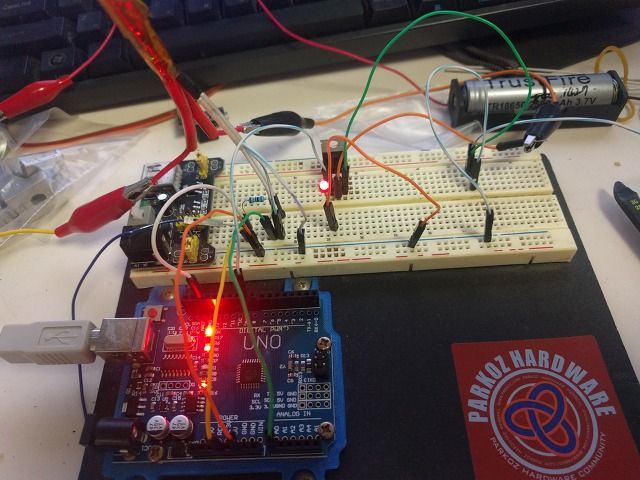

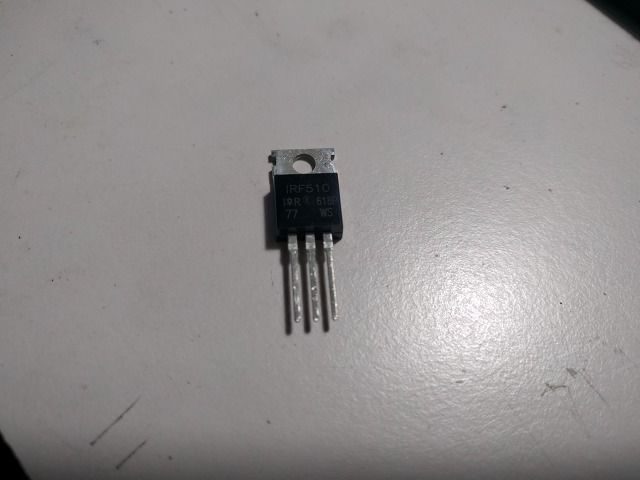

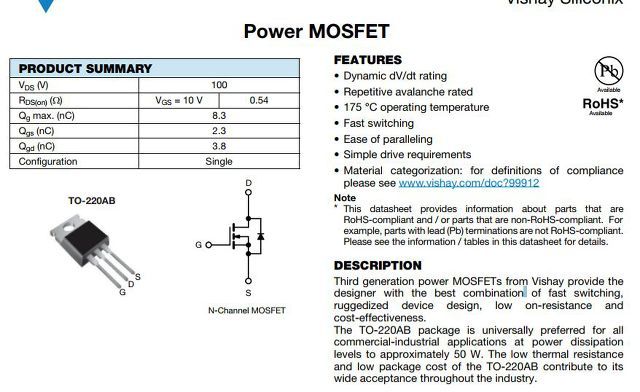

IRF510 MOSFET으로 간단하게 스위칭 회로를 만들었습니다.

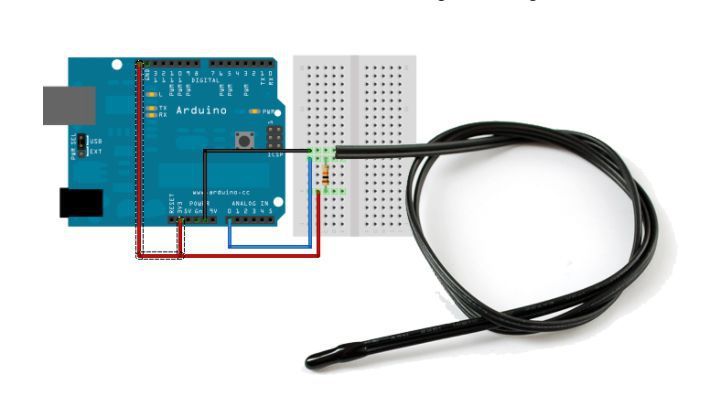

서미스터 온도체크 스케치는 adafruit의 것을 참조해서 스케치에서 10K 로 된 부분을 100K 로 수정해서 사용했습니다.

https://learn.adafruit.com/thermistor/using-a-thermistor

 AREF 에 연결하여 레퍼런스 전압을 이용하면 더 정확하게 온도를 구할 수 있더군요

단순 ON/OFF 입니다. 50도 이하 ON, 50도 이상 OFF...

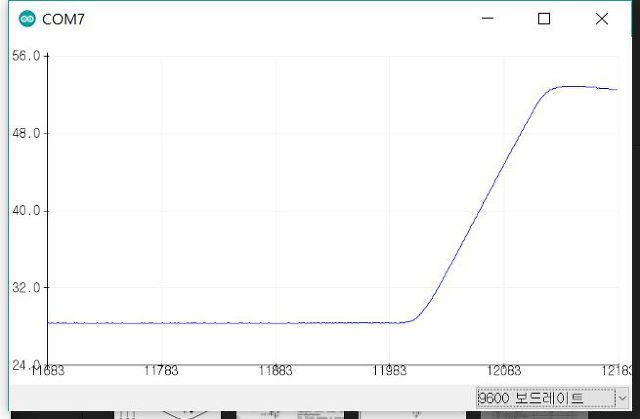

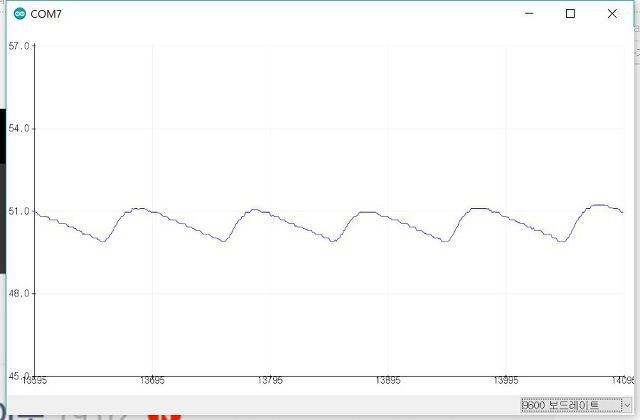

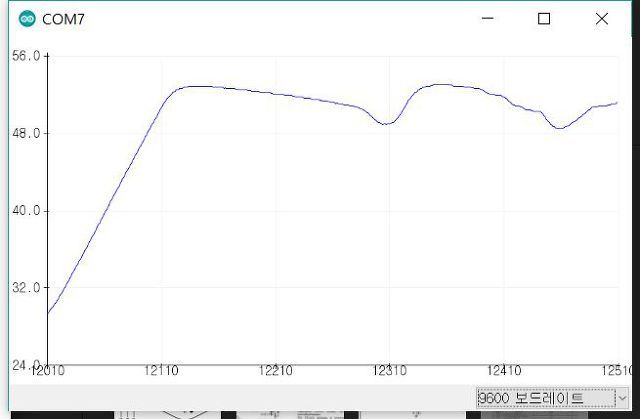

그냥 켜두면 위와 같은 온도편차 그래프를 보입니다.

손을 접촉시키면 그래프에 변동이 심해집니다.

PID 컨트롤까진 필요 없을 듯도 합니다.
