CoreXY - 조립중 6

ramps 보드 두개 태워먹고 원인을 찾느라 시간이 걸렸습니다.

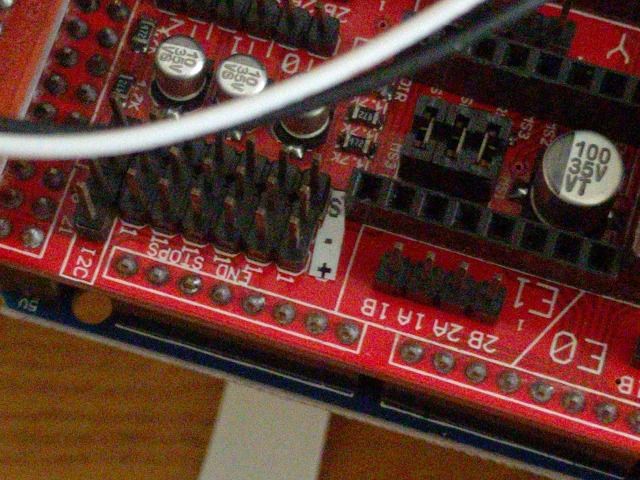

일단 ramps 보드의 리밋 스위치 라벨이 반대로 되어 있더군요.

Signal, (-), (+) 순이 아니라  (+), (-), Signal 순으로 프린트되어 있어서 리밋 스위치만 꽂으면 보드가 먹통이 되었습니다.

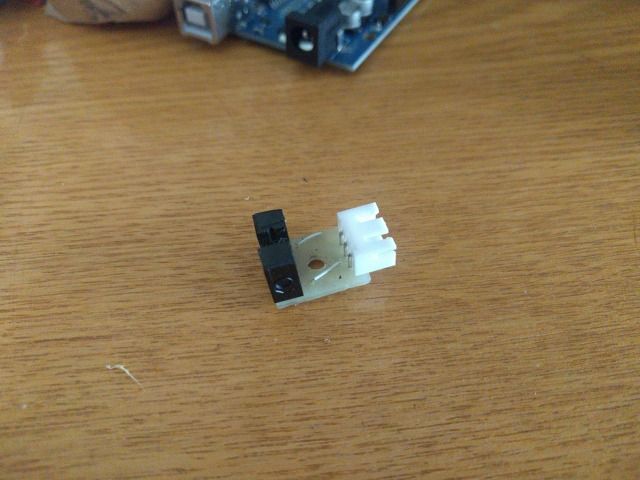

->알고보니 라벨이 반대로 된 게 아니라 자체제작 리밋센서 문제였네요

두번째 원인으로 자체제작 리밋 스위치중 1개가 납땜실수로 배선끼리 닿아 있었습니다.

두가지 원인이 복합적으로 얽혀 보드를 두개나 태워먹고도 원인찾느라 시간이 많이 걸렸네요.

일단 태워먹은 보드 중 한개는 AMS1117 칩만 교체해서 살아났는데,

한개는 아예 내부까지 태워먹은 듯 하여 폐기처분했습니다.

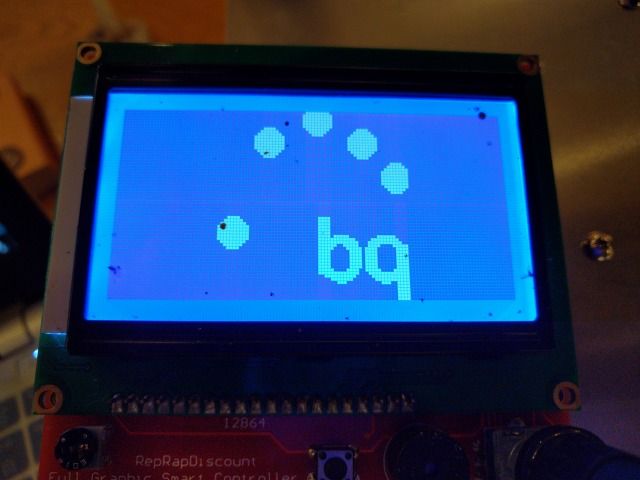

Marlin 펌웨어 기능이 많이 업그레이드되었는데

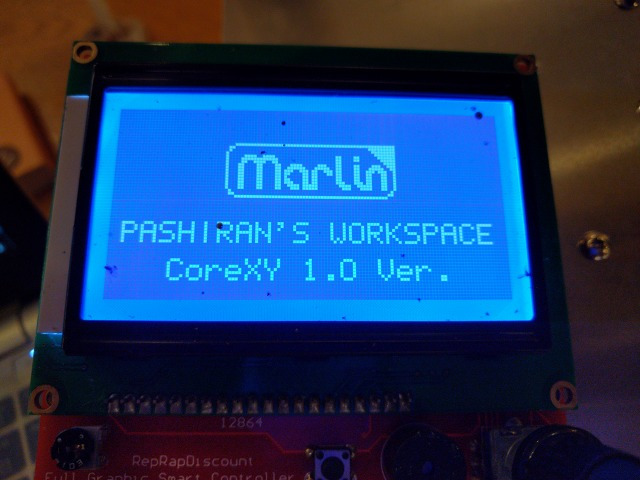

수정하다가 부팅 로고를 집어넣어 봤습니다.

나중에 포토샵으로 적당하게 하나 만들어 넣을 생각입니다만 제 디자인 실력이 문제로군요

현재 노즐 히팅, 온도센서, 리밋 센서, 스텝모터 작동까지 테스트 마쳤습니다.

1/16 마이크로 스텝 설정으로 속도나 토크 최적화는 운용하면서 조정할 생각입니다.

앞으로 베드 히팅과 Z축, 익스트루더까지 확인되면 출력 테스트가 가능할 것 같습니다.
