브레드보드용 3.3V 전원기판 만들기

아직 아두이노도 잘 다루지 못하지만 ESP8266을 조만간 다룰 일이 있을 것 같기도 하고

소형으로 구상하는 기기들이 있다 보니 있어야 할 것 같아

한개 만들었습니다.

하지만 사실 일부러 만들 필요는 없습니다...

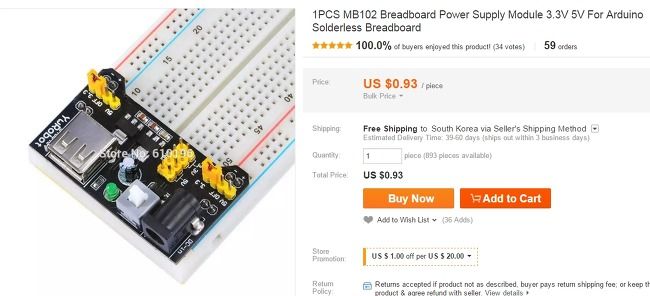

재료비보다 싼 물건이 이미 있으니까요;;

개발의욕을 좌절시키는 중화대륙의 힘

저는 필요한 부품들이 전부 있어서 추가구매 없이 제작했습니다만

한개라도 부품이 없었다면 택배비보다 싼 저 물건을 샀을겁니다.

링크 : https://www.sparkfun.com/products/114

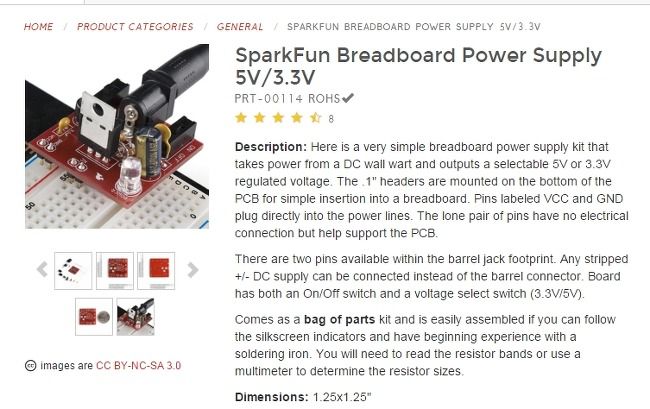

스파크펀에서 브레드보드용 전원을 찾아보니 있더군요.

스파크펀은 판매하는 회로의 회로도와 이글캐드 파일들을 공개하고 있어서 매우 도움이 됩니다.

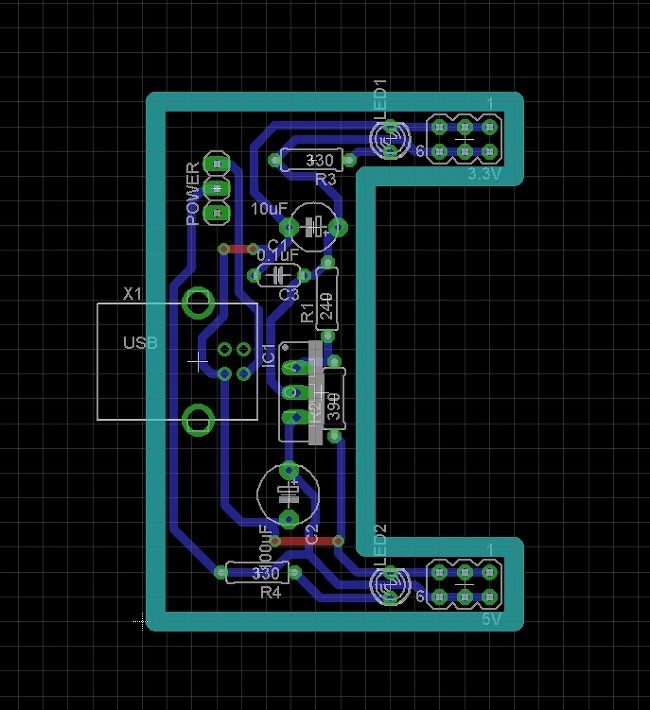

회로를 참조하되, 연결하기 편한 USB-B 커넥터를 전원입력으로 집어넣고 위아래로 3.3V/5V 전원을 나눴습니다.

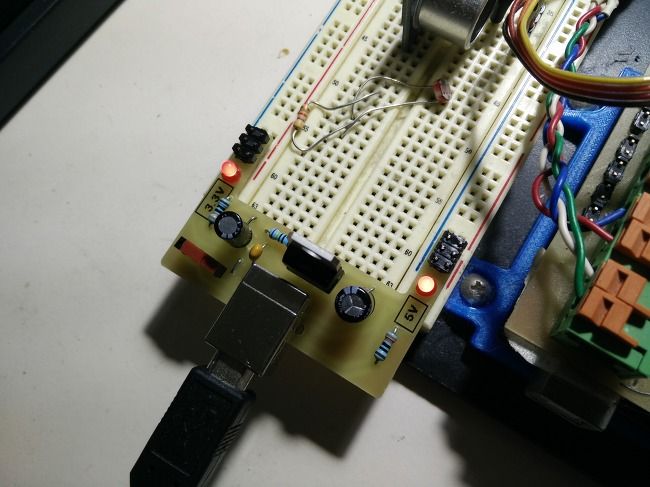

CNC로 가공해서 제작했습니다. 간단한 회로라 만들기 쉽네요.
