EagleCAD 자작 에칭 - SLA7062 / SLA7078 스텝 모터 드라이버
새로 구입한 드라이버로 기존의 드라이버를 교체한 후, 버리기엔 애매하고 어떻게든 써볼까 하고

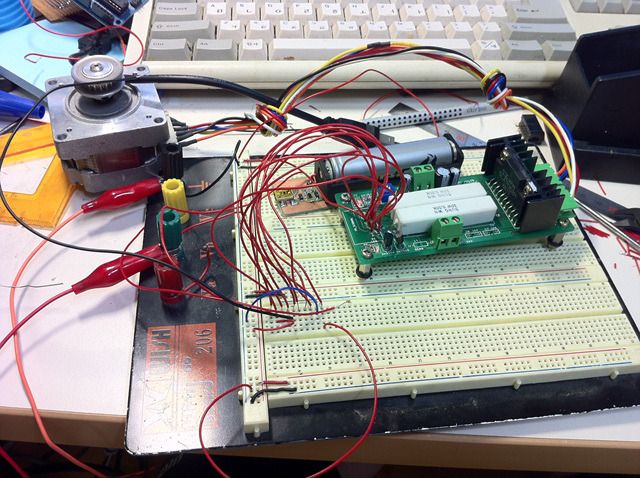

핀아웃을 알아보고 아두이노로 구동해봤습니다만.. 엄청난 노이즈와 소음은 해결되지 않더군요.
회로설계의 문제인지? 따로 구입한 NEWTC사의 스텝모터 드라이버는 소음없이 잘 돌아가던데 말이죠..
SLA7062자체의 문제만은 아닌듯하여 남은 칩들과 드라이버 보드가 버리기 아까워서 다시 한번 보드를 만들어볼까 하는 생각이 들었습니다.
전에 갖고있던 EagleCAD 자료들은 하드 날아가면서 싹 증발해 버렸고
구글링 하다가 괜찮은 곳을 찾았습니다.

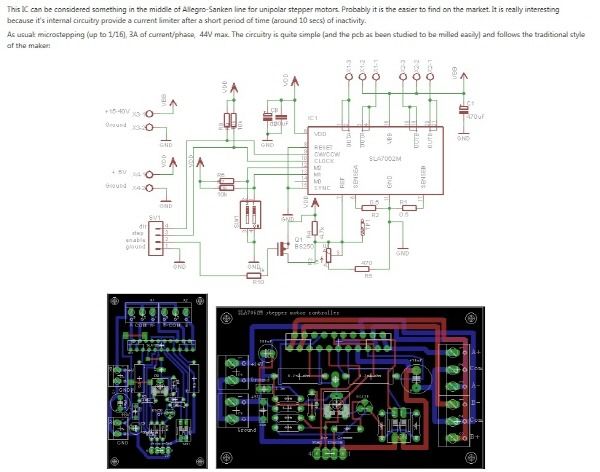

SLA7062와 SLA7078 의 EagleCAD 회로도를 모두 공개하고 있더군요.
원래 SMD회로를 좋아하지만 추석연휴에 남는 시간도 많겠다 해서 별 생각없이 그대로 작업에 들어갔습니다.(덕분에 고생 좀 했지요;;)
BS250 이라는 TR을 구하기가 애매하여 대충 비슷한 p채널 TR을 쓸 요량으로 해당 부품만 교체했습니다.
하는 김에 아주 남는 칩들 다 써버리자 하는 요량에 4개쯤 뽑으려 하다가

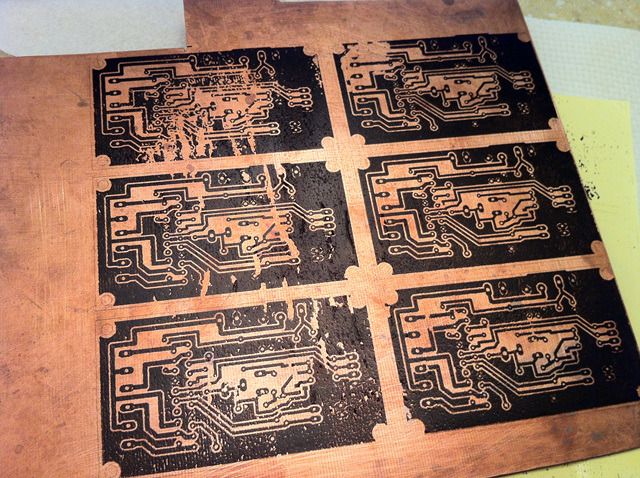

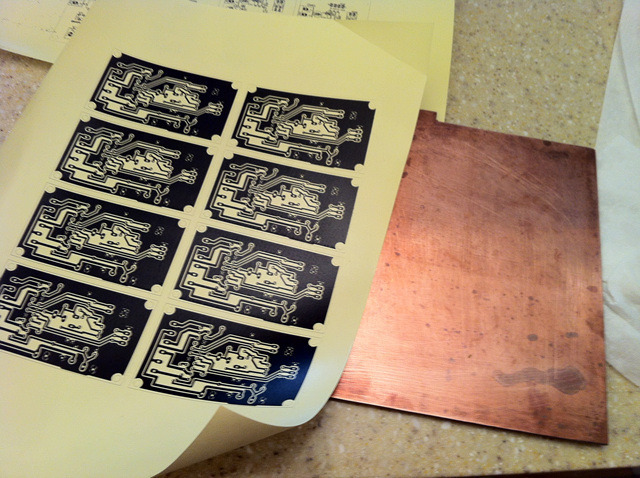

아직 새 프린터로 다림질하는 설정이 잡히지 않아 불량품도 나올것 같아 한페이지 가득 뽑았고요.

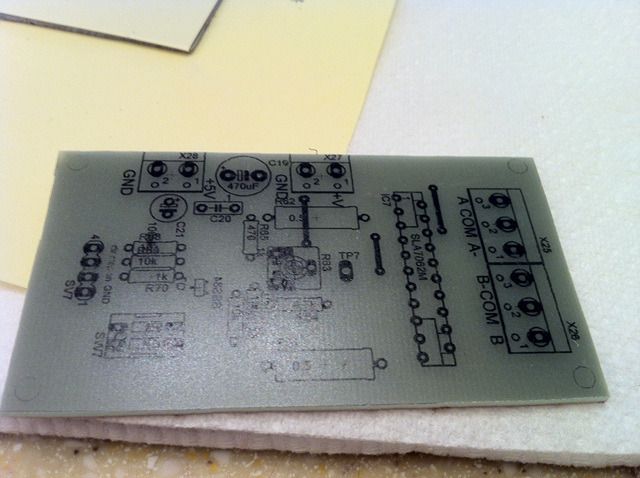

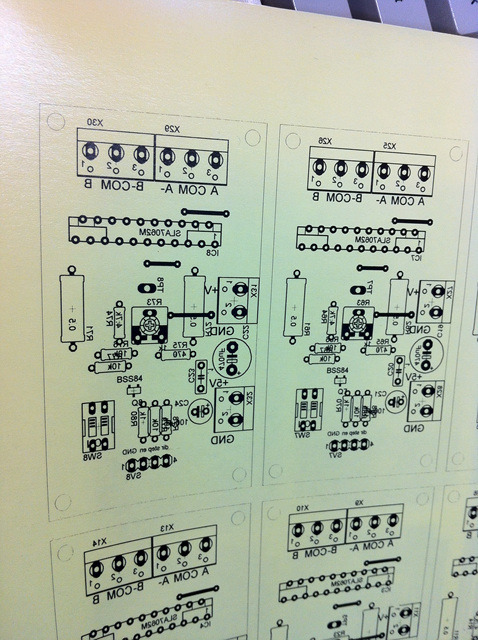

상면 부품배치도.

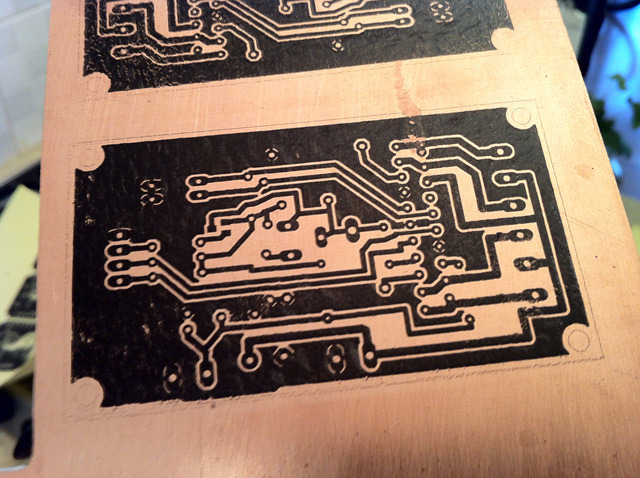

역시나 불량;
HP CP1025NW 인데 기존 프린터(삼성 CLP-310K) 보다 확실히 좋긴 합니다만 아직 익숙치가 않네요

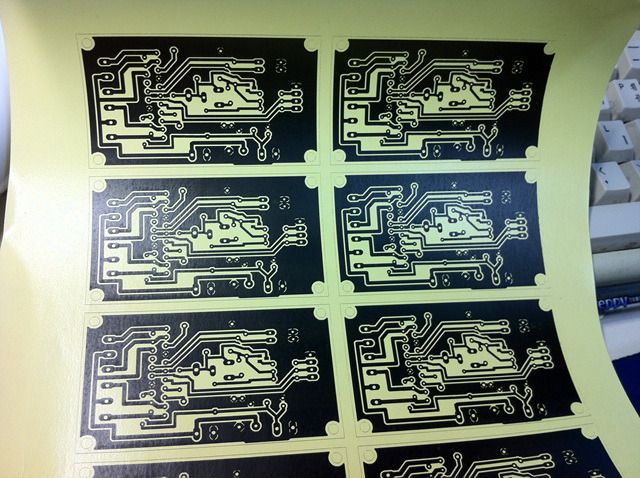

두번째는 그나마 좀 낫습니다.

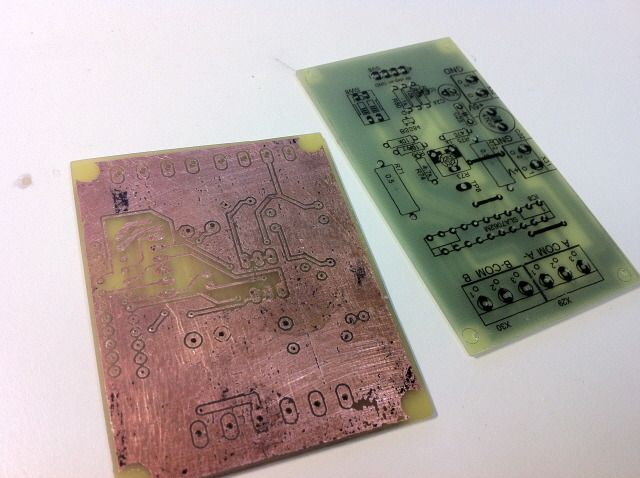

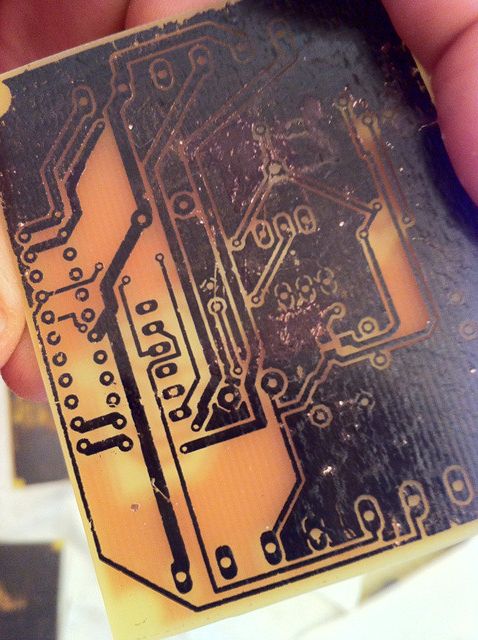

7062 드라이버의 뒷면입니다.
요건 앞면입니다. 요렇게 한번 찍으면 부품꼽을때 편하죠.
SLA7078 드라이버는 양면이라 앞뒷면이 잘 맞지 않으면 낭패입니다.

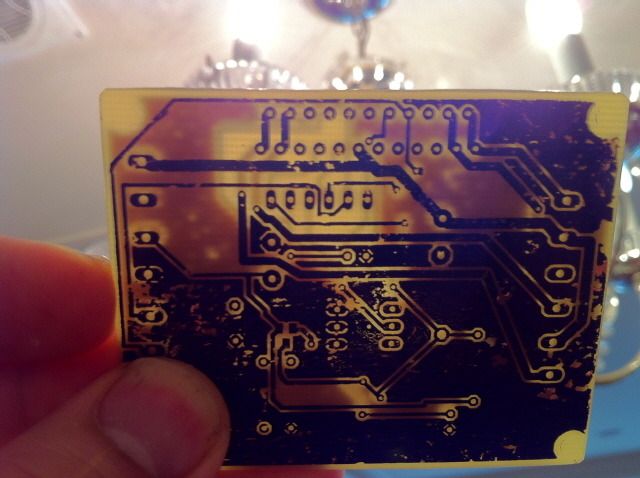

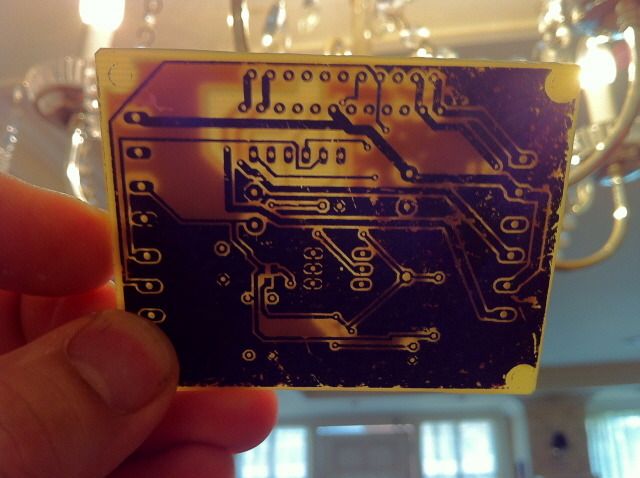

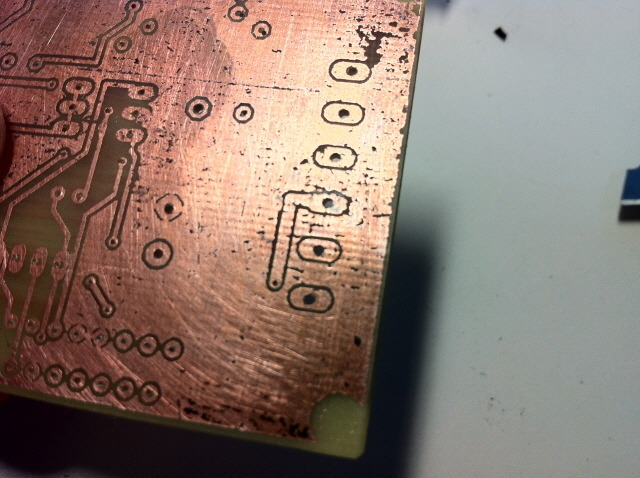

강한 빛에 비춰보며 확인해 봅니다. 다행히 비교적 맞는군요. 그런데 에칭상태는 엄청 안좋습니다...

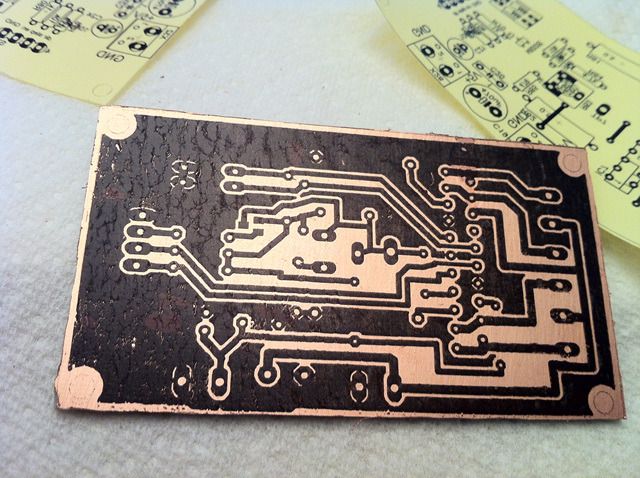

SLA7062 드라이버 보드(오른쪽)은 잘 나왔습니다만
SLA7078 드라이버 보드는 좀 참혹한 수준입니다;; 패턴 날라간곳도 많고

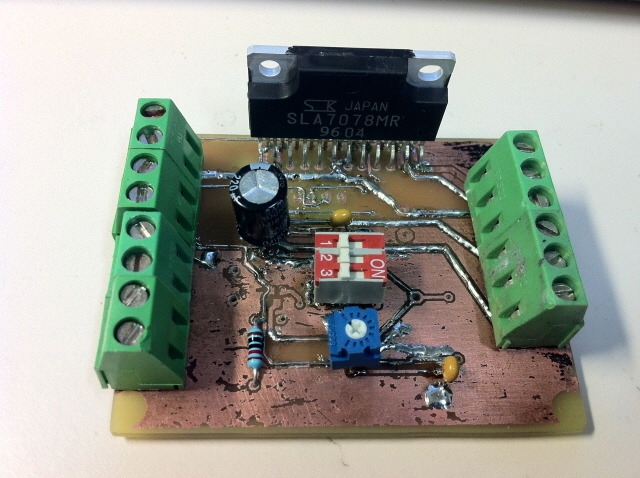

일단 비아홀 작업도 하고 패턴도 살리는 등 수정작업을 해봤습니다.
하나 하면서 깨달았습니다만 EagleCAD 보드파일이 자작에칭을 위해 만들어진 보드가 아니더군요..
비아홀과 쓰루홀 등이 부품 하면으로 배치되어 있어 납땜하기가 쉽지 않습니다. 패턴도 가늘어서 거진 다 보강해주고
일일이 테스터로 확인하느라 보드 하나 작업하는데 몇시간이 들었는지 모르겠습니다.
이 하나만 완성하고 나머지 보드는 폐기해야할듯 하네요. 나중에 보드만 수정해서 다시 작업해볼 요량입니다.

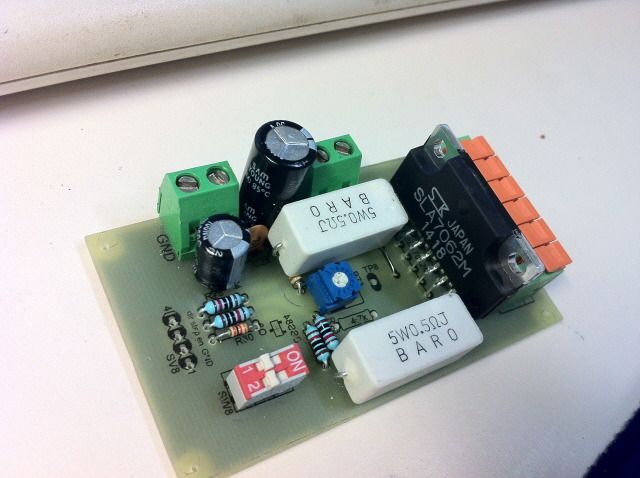

7062보드는 간단하게 끝났습니다. TR 하나와 저항 하나가 없어서 주문해놓고 기다립니다.
