CAS 온습도계 수리.

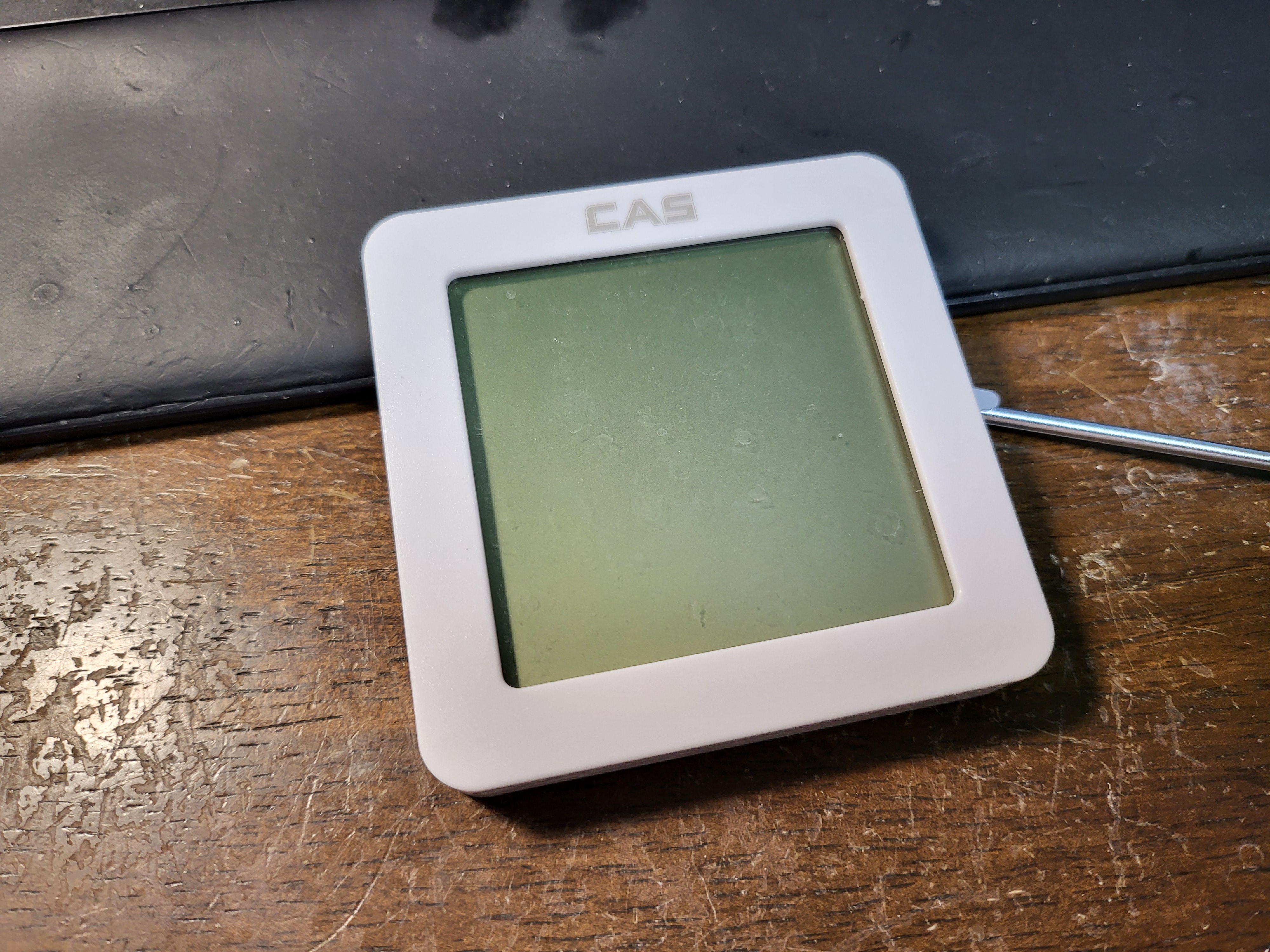

욕실에서 쓰던 온습도계가 화면이 꺼져 배터리를 교환해 봤으나 여전히 들어오지 않더군요.

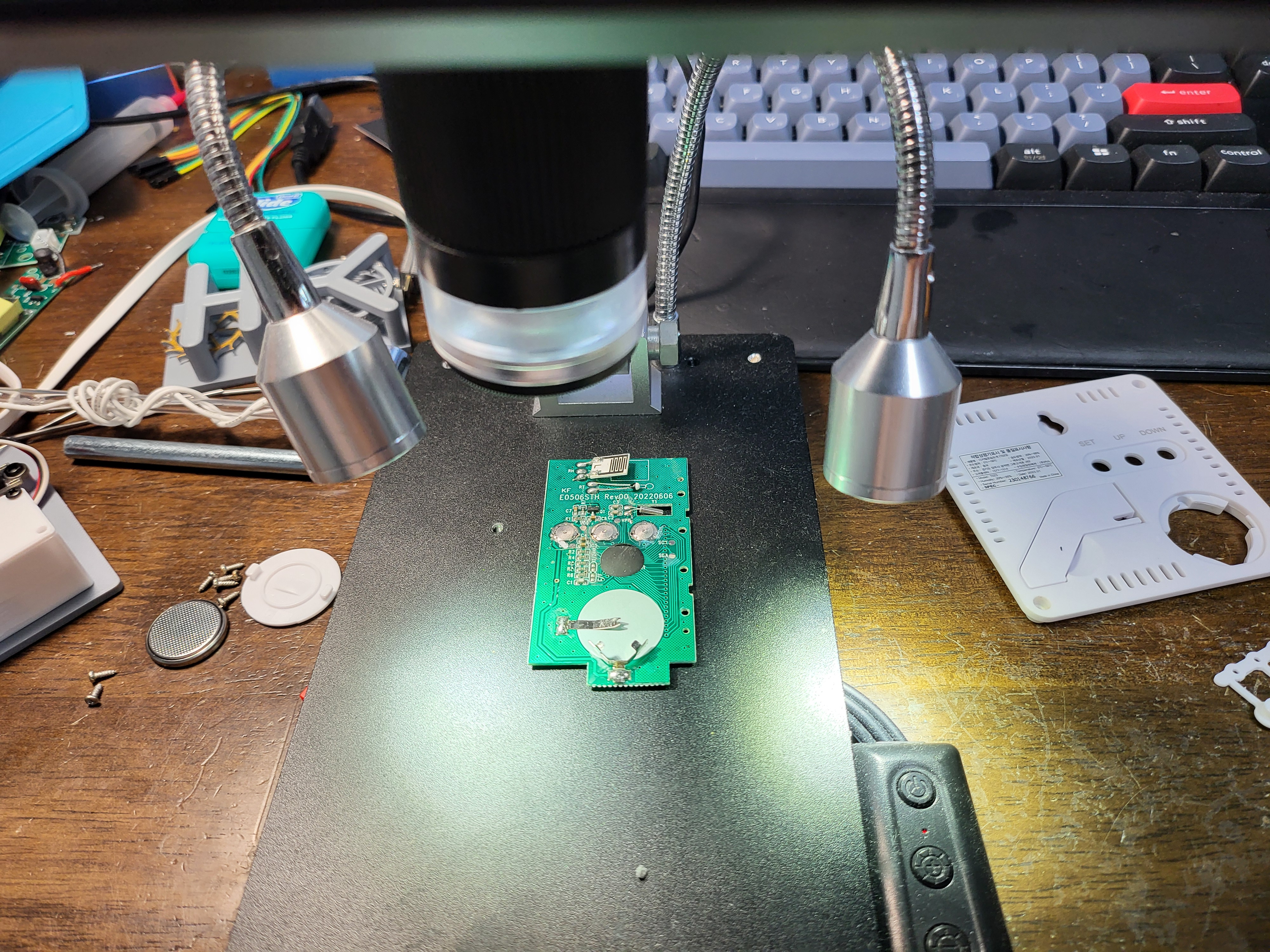

분해해 봤더니 좌측 배선 중간에 있는 via 홀에 부식이 발견되었습니다.

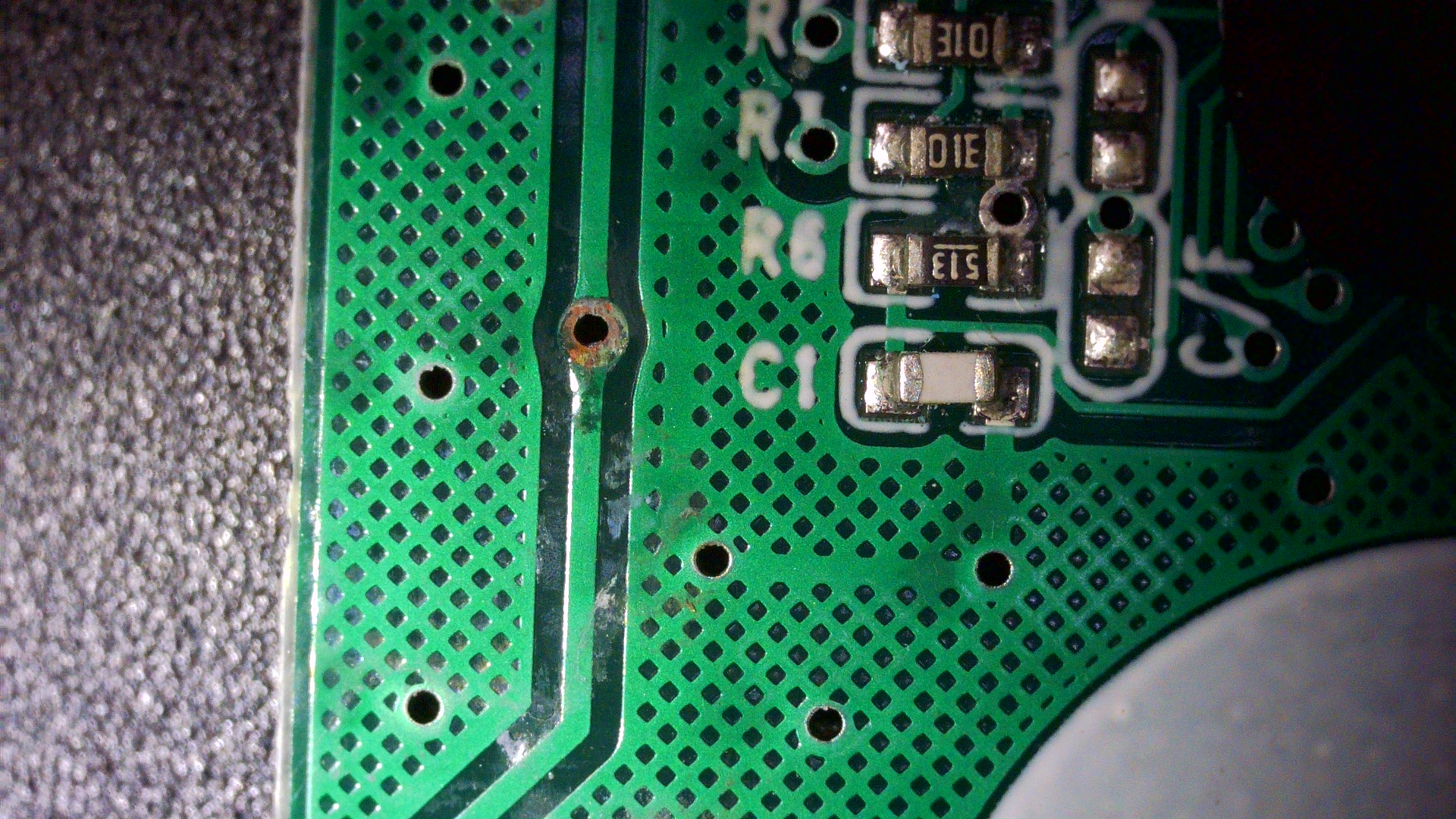

가까이서 보면 이런 모습입니다.

아마도 via 홀 내부에 솔더마스크가 완전히 덮이지 않고 노출되었던 것 같습니다.

그래서 욕실 중 습기나 물기에 의해 녹이 슬다가 아예 끊어진 듯 합니다.







뒷면을 보니 물기가 약간 들어간 흔적이 있더군요.

그래도 다른 곳은 부식되지 않고 말짱합니다.















수리를 합니다.

















일단 배터리를 끼워보니 잘 동작합니다.

다른 곳에는 문제가 없나 보네요.

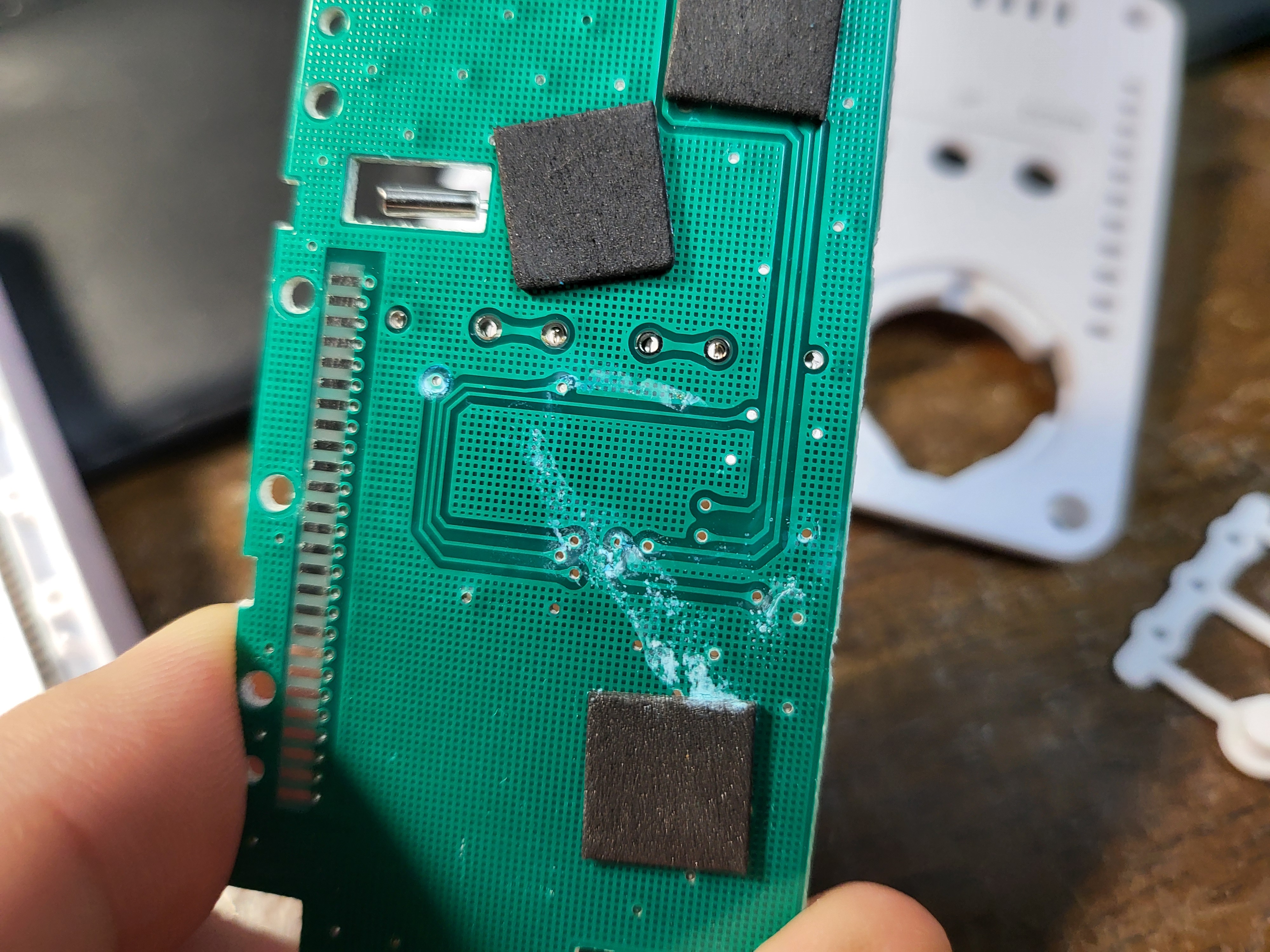

 납땜하느라 노출된 부분에는 실리콘으로 마감했습니다.

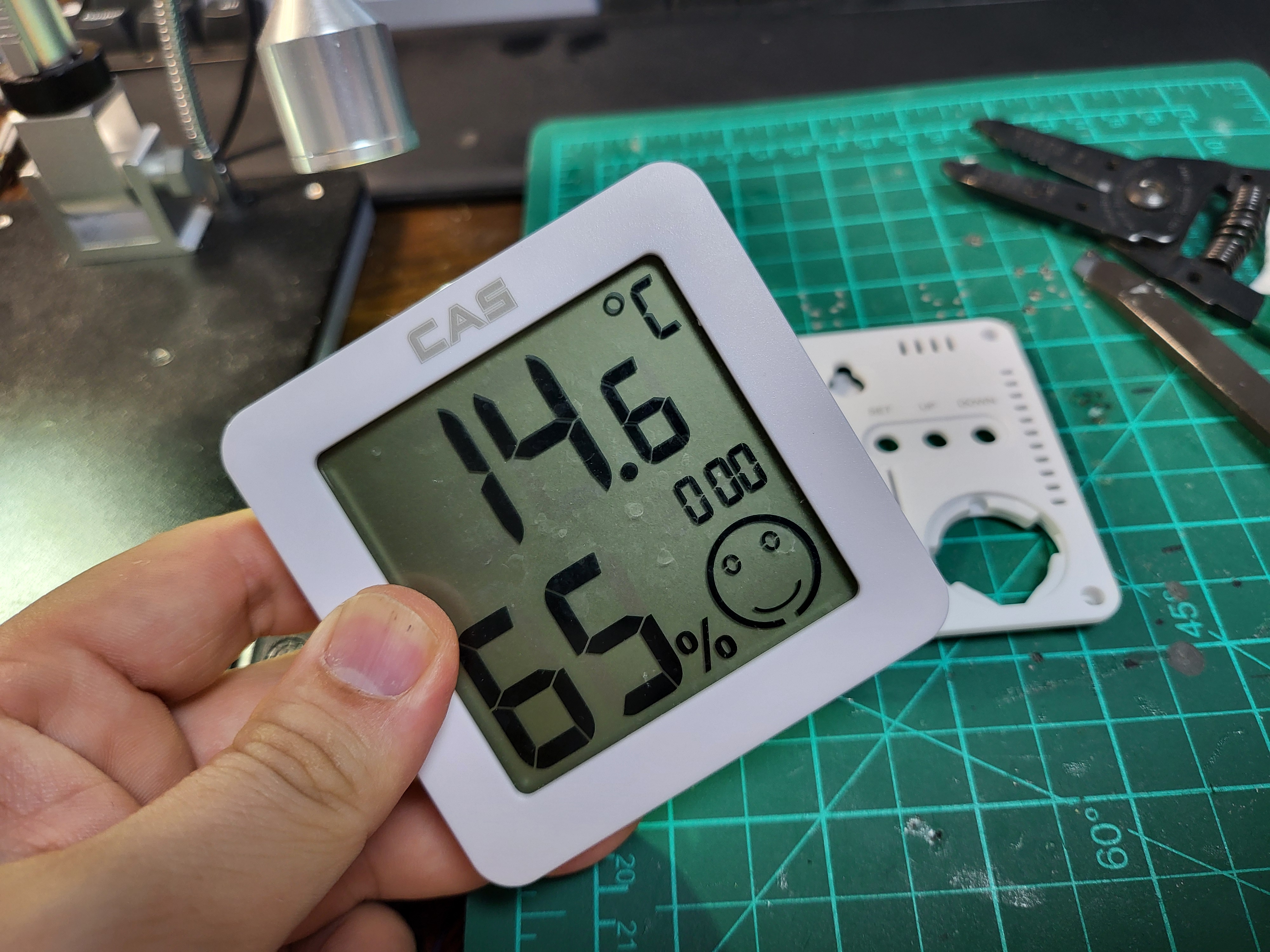

전부 조립하니 잘 나옵니다.

비교적 간단하게 수리가 되었군요.
