지난번 묶음구매에서 아직도 끝나지 않은 물품중 하나입니다.

350원이라 5개 사봤는데 좀 더 사둘걸 그랬나 하고 약간 후회중입니다.

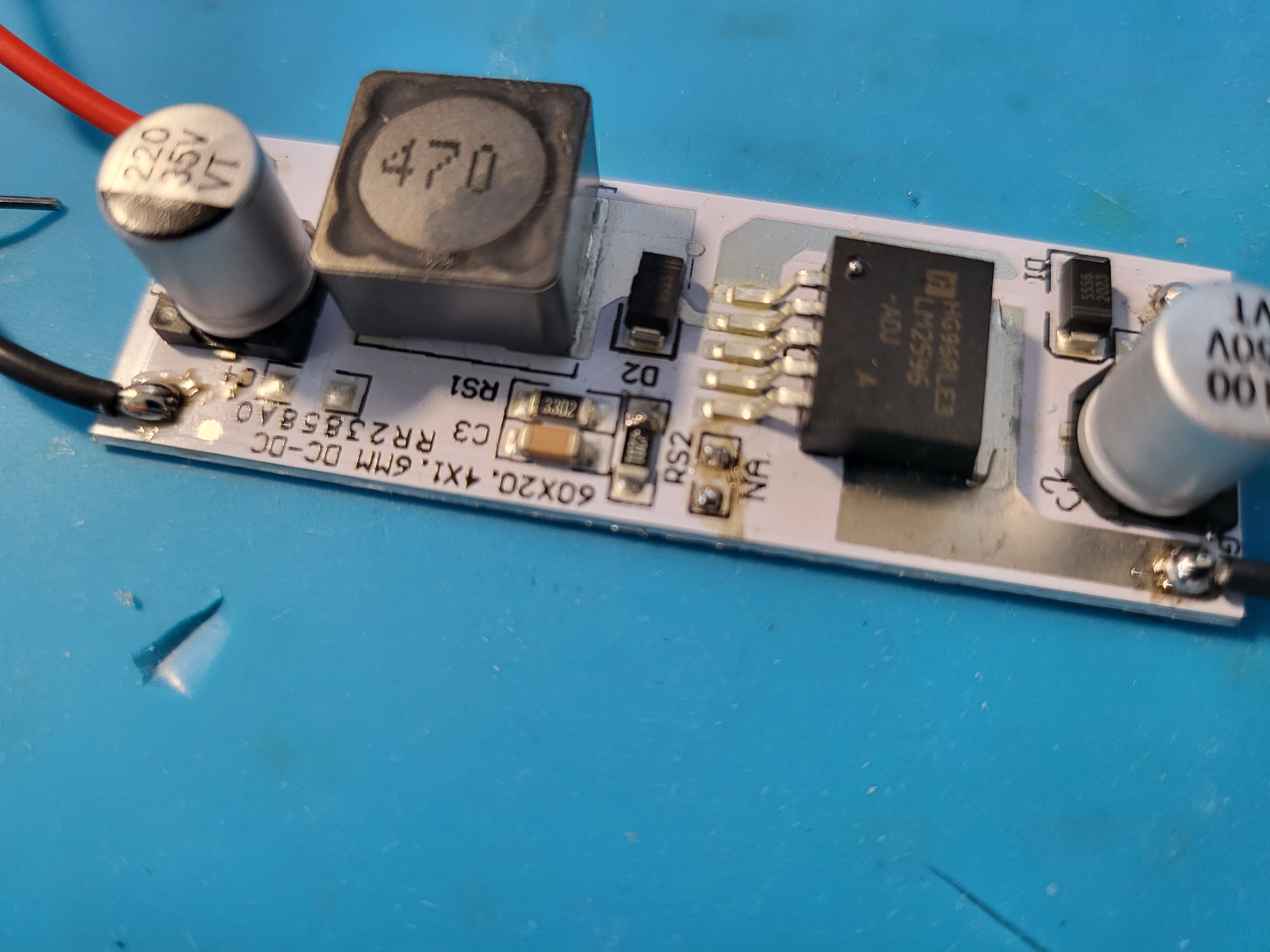

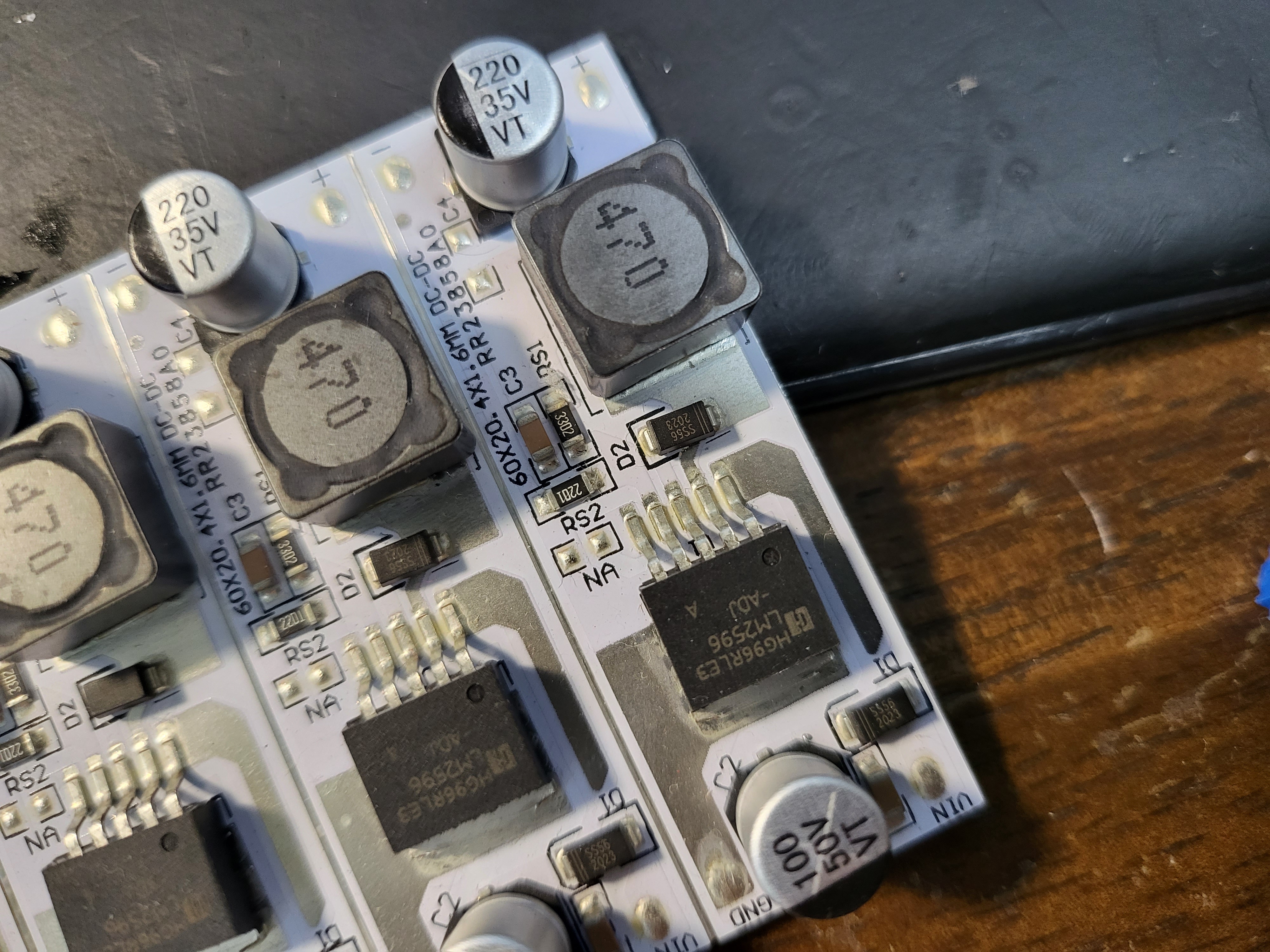

알루미늄 PCB를 사용하는 LM2596 DC-DC 강압회로이고요.

사용자 리뷰에 따르면 2.2A 연속전류까지 무난하다 하고 방열판 추가로 3A 사용도 괜찮다고 하는군요.



리뷰에 따르면 RS1 저항에 50K 가변저항을 병렬로 연결했더니 잘 되더라 하는 얘기가 있고

다른 사람은 RS2 저항을 떼고 10K 가변저항을 달았더니 잘 되더라 하고 써놨더군요.













데이터 쉬트 뒤져서 확인할까 하다가 그냥 둘다 확인해보기로 했습니다.

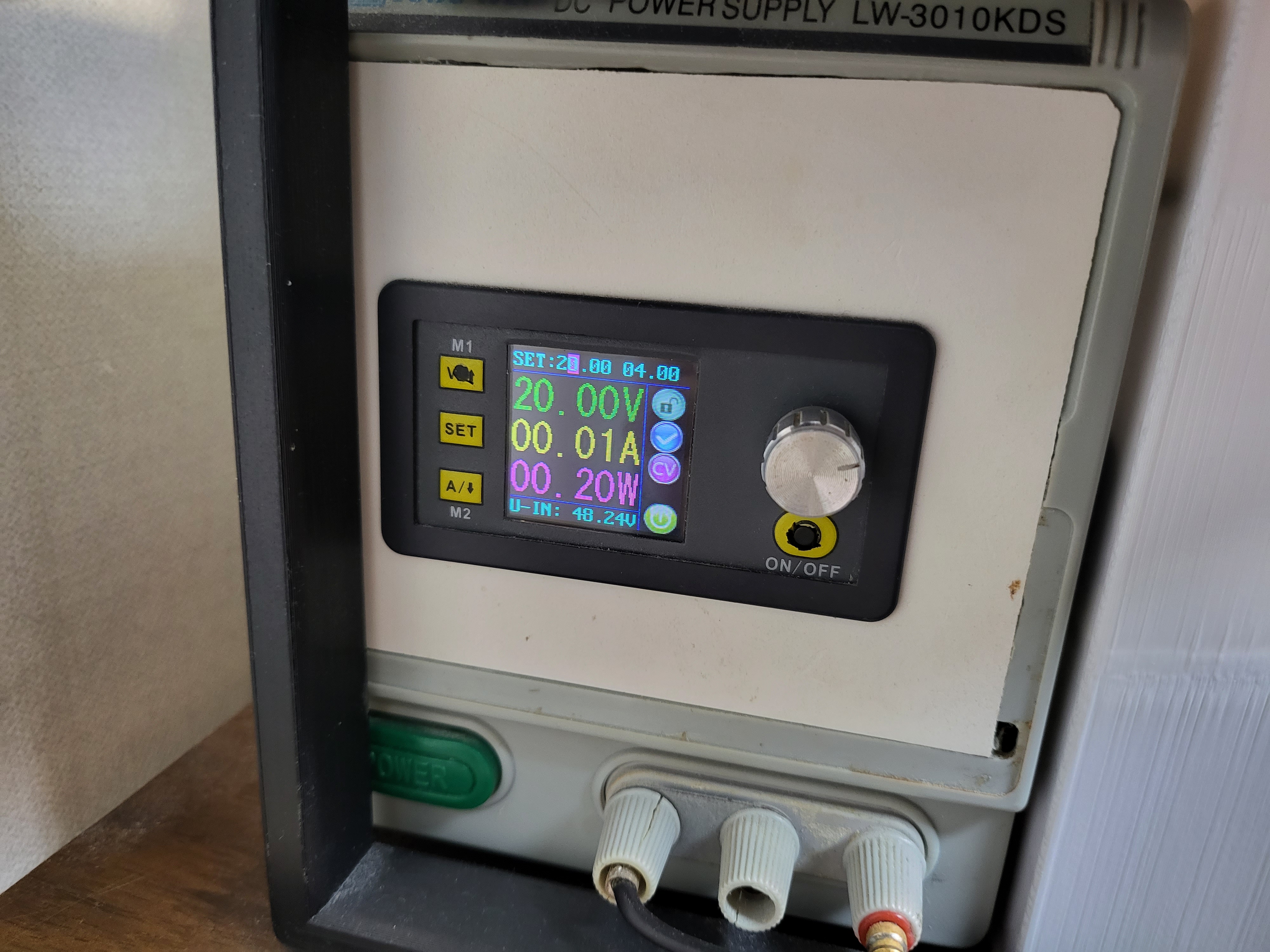

입력전압 20V













RS2 저항을 10K 가변저항으로 교체했을 때는 19~5V까지 가변되고

RS1 저항에 50K 가변저항 병렬로 연결하면 12~3V 까지 가변되네요
