타오바오산 4.2" 흑백 전자잉크 #1 - 분해와 드라이버 분석

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.67002e8dgCeoXf&id=706723970562&_u=g20ahlk00sf233

https://item.taobao.com/item.htm?_u=g20ahlk00sf233&id=706723970562&spm=a1z09.2.0.0.67002e8dgCeoXf

구매한 전자잉크는 이게 마지막입니다. 정리하고 사용하게 만드는것도 엄청 일이라 시간이 많이 걸리는군요

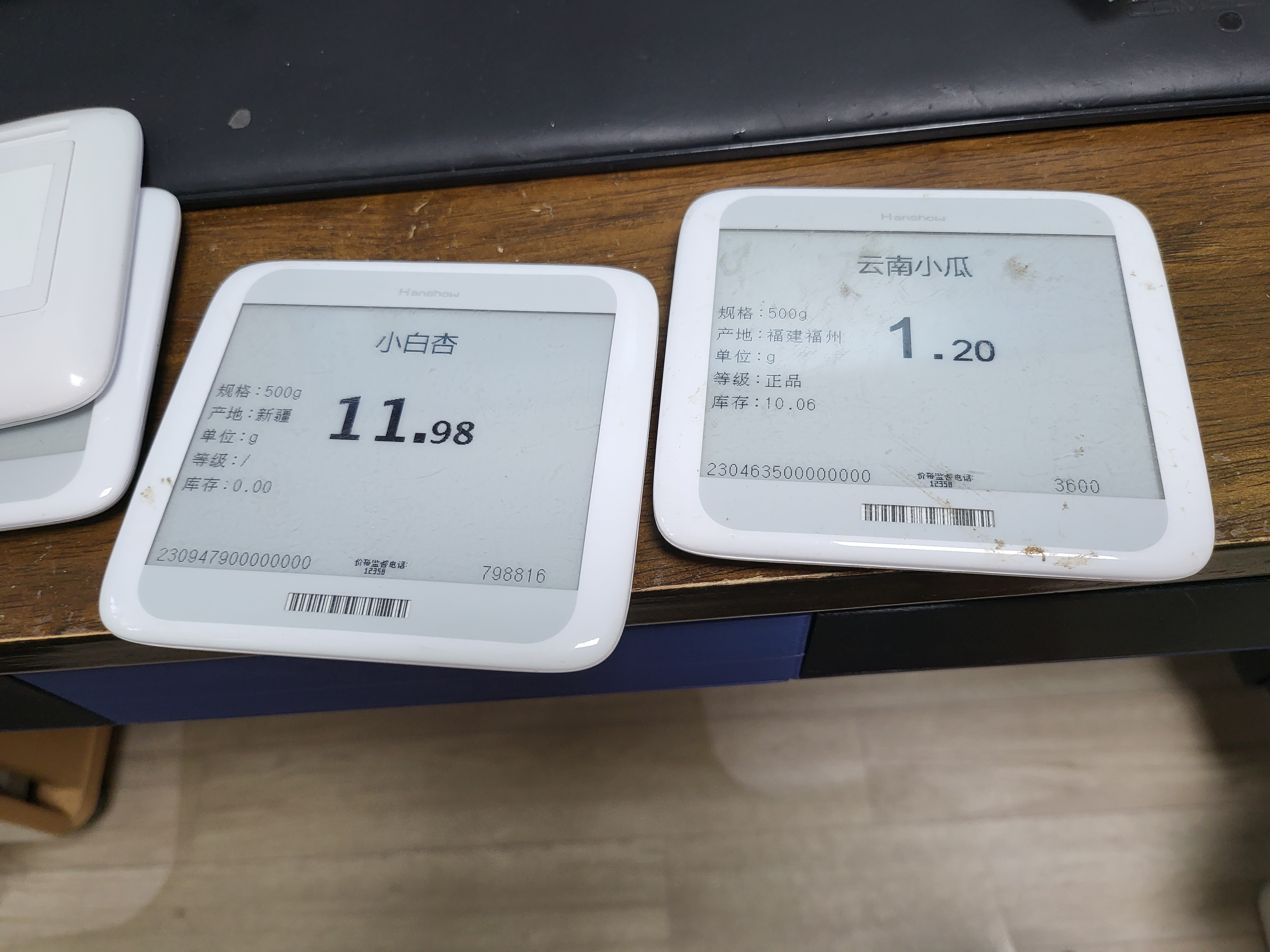

내부의 잉크 패널은 깨끗해 보이지만 케이스의 보관 상태는 좋지 않습니다.













열심히 닦아줍니다.

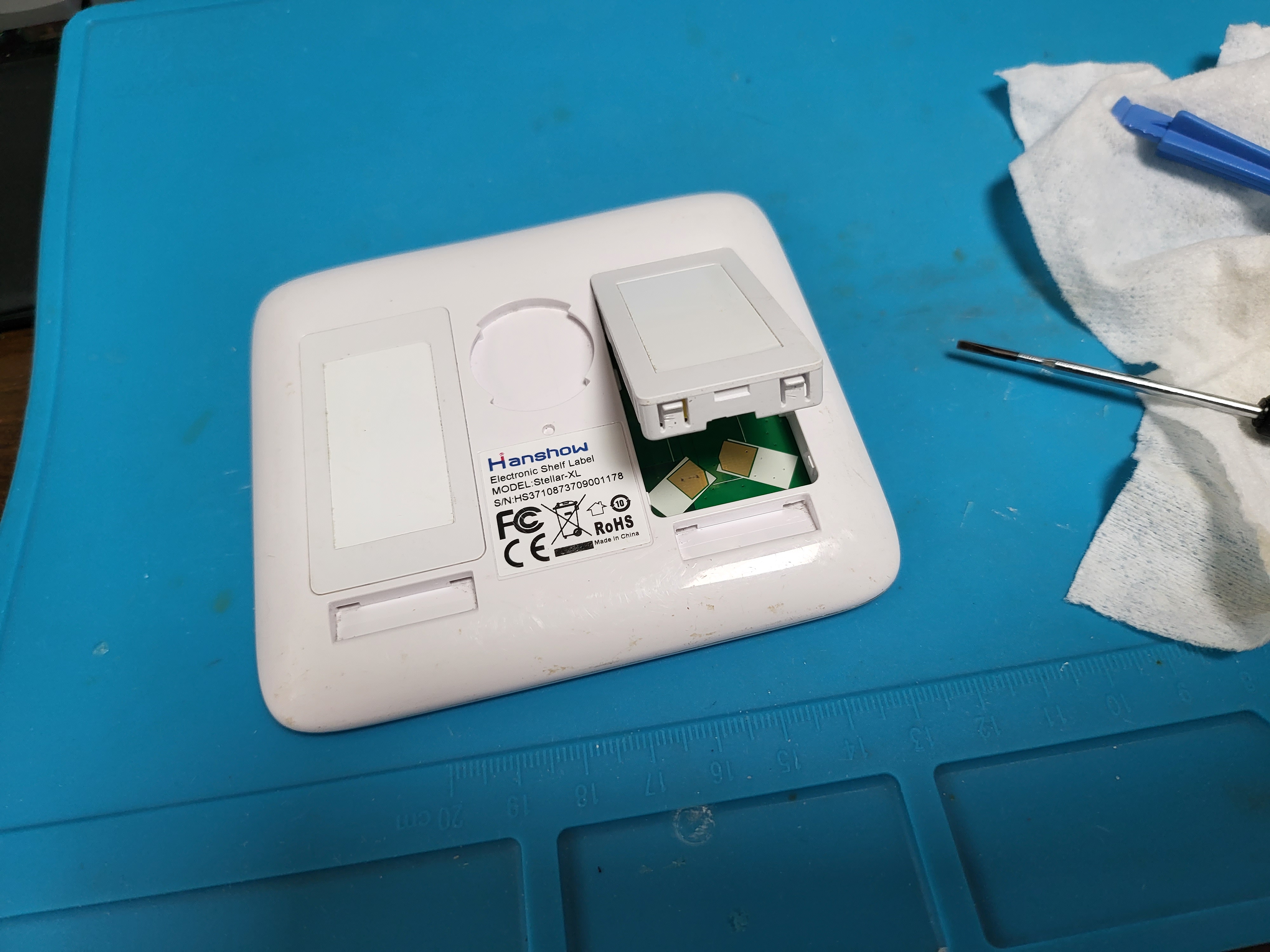

전체적으로 앞뒤가 굉장히 꽉 물려있어 케이스가 잘 벌어지지 않더군요

배터리를 제거하고 내부에서 힘을 줍니다.













그러면 조금 틈이 벌어지는데 여기서부터 걸쇠를 빼내면 됩니다.













케이스도 다시 쓰고 싶은데 상태가 엄청 안좋아서 고민중입니다.













배터리는 일단 보관.

















핀아웃은 지난번 드라이버 보드(링크) 처럼 포토샵으로 추적했습니다.

칩의 왼쪽 아래부터 순서대로

CS / SCK / DIN / BUSY / DC / RST 입니다.



드라이버 보드의 케이블 순서	BUSY	RST	DC	CS	CLK	DIN	GND	VCC
보드의 신호 순서	CS	SCK(CLK)	DIN	BUSY	DC	RST













일부는 컨트롤러 칩이 다른 게 섞여있더군요.

 딱 2개 있었는데 패턴 간격이 너무 좁아서 작업하다 1개 날려먹고 그냥 버렸습니다.
